Giyotin Kağıt Kesme Makinesi Rehberi: HPM S16, S19, S22 ve Otomatik Kesim Hatları
Giyotin kağıt kesme makinesi nasıl seçilir, arka dayama hassasiyeti ve kesim yüksekliği neden önemli, otomatik kesim hattı ne kazandırır? HPM S16, S19 ve S22 serilerini yükleyici ve palet çeviricilerle inceledik.
- Okuma süresi
- 5 dakika
- Güncellendi
- 1 Ekim 2026

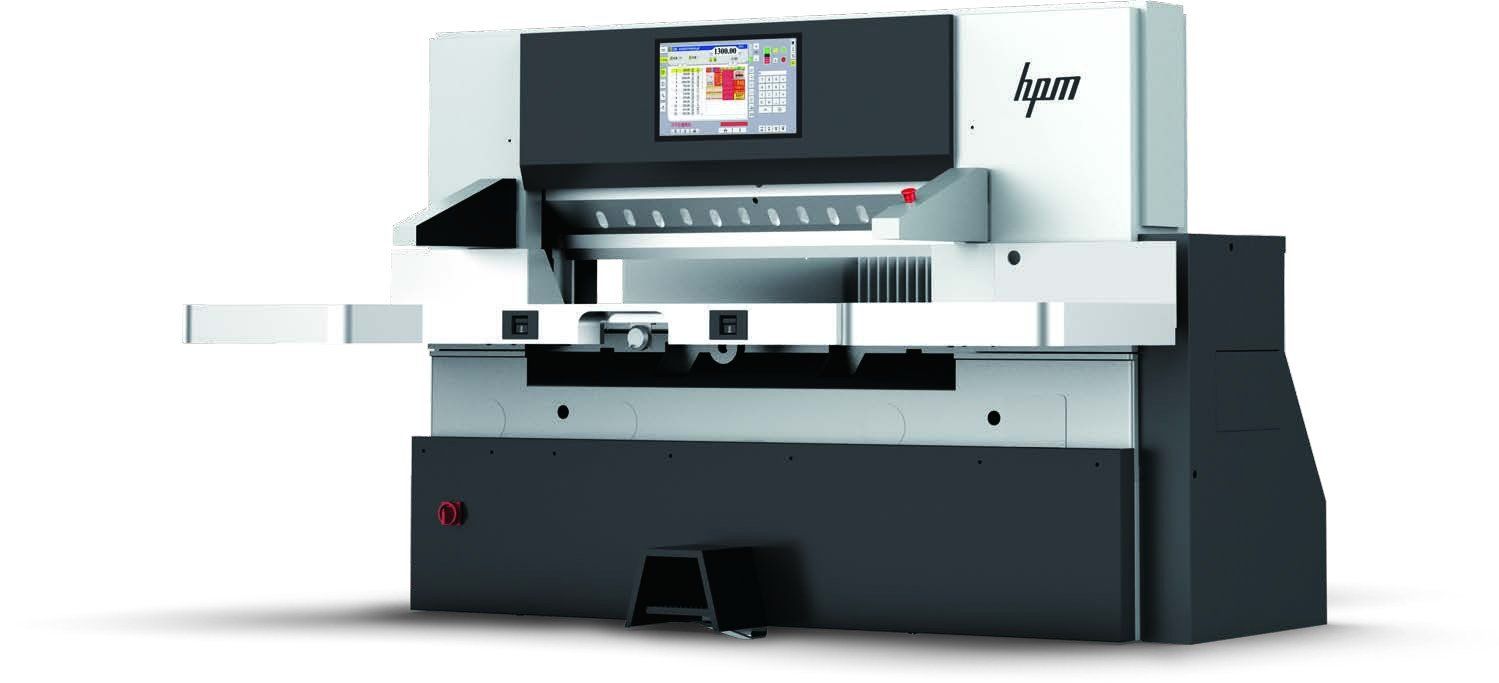

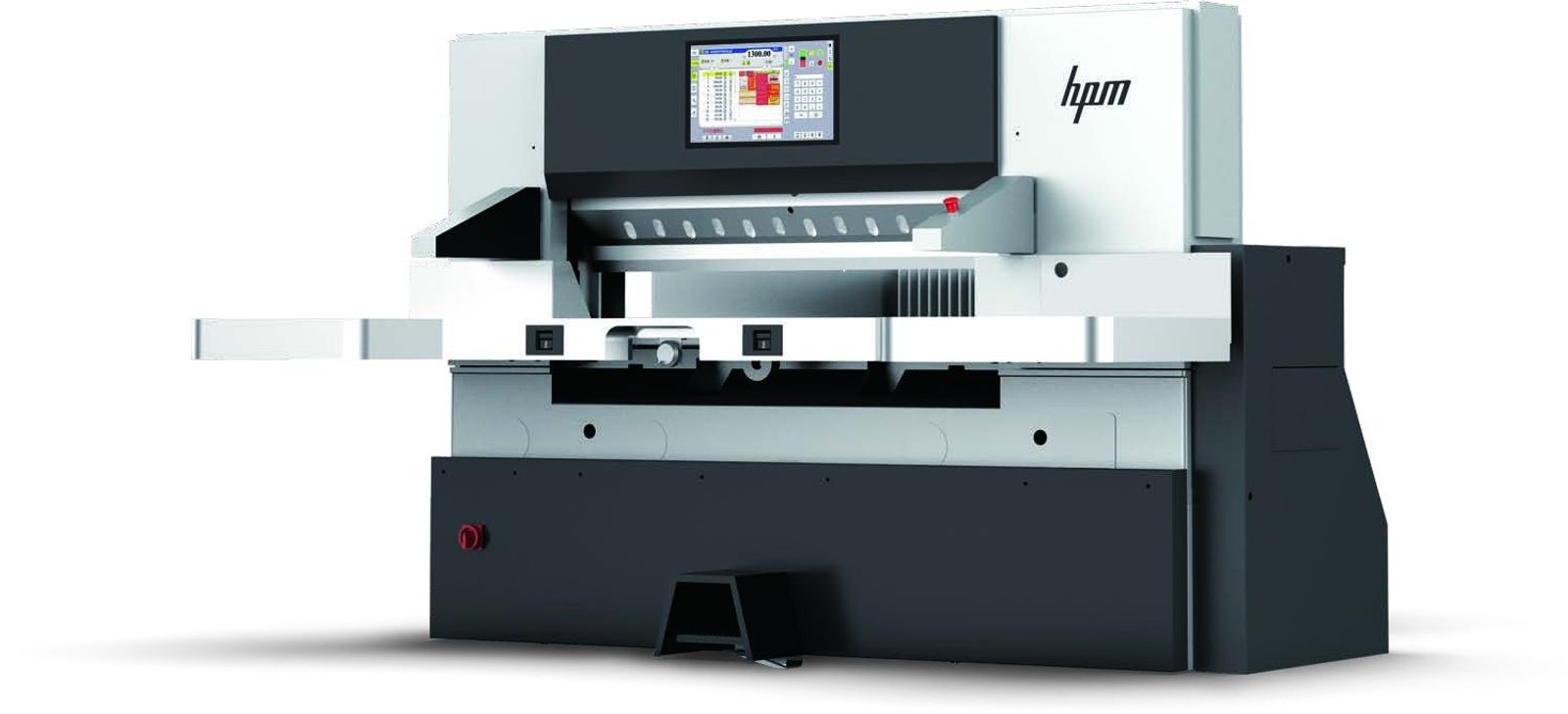

Giyotin kağıt kesme makinesi, üst üste yığılmış kağıt, karton ya da basılı tabakaları baskı altında tutup tek bıçak darbesiyle ölçüsünde keser. Programlı modellerde arka dayama 0,01 mm çözünürlükle konumlanır ve her biri 500 kesim ölçüsü içeren 200 program hafızada tutulur. Bu rehberde, 2014'ten beri Türkiye ve Türk Cumhuriyetleri resmi distribütörü olduğumuz HPM'nin giyotin kağıt kesme makinelerini ve otomatik kesim hatlarını üreticinin kataloğundaki verilerle inceliyoruz.
Giyotin kağıt kesme makinesi nasıl çalışır?
Programlı bir giyotinde her kesim döngüsü aynı sırayla ilerler:
- Yığının masaya alınması: Kağıt istifi krom kaplı, hava üflemeli masaya alınır; hava yastığı alt yüzeydeki sürtünmeyi azaltır ve ağır istif kolay kayar.
- Arka dayamanın konumlanması: Servo tahrikli arka dayama, programdaki ölçüye gider ve yığını bıçağa göre hizalar.
- Baskı (pres): Hidrolik baskı çubuğu yığını sıkıştırır; kesim sırasında tabakaların kaymasını önler.
- Kesim: Bıçak iner ve tüm yığını tek darbede keser; fotosel koruma bıçak bölgesinde el varken kesimi engeller.
- Sonraki ölçü: Program bir sonraki kesim ölçüsüne geçer; döndürme ve itme işlemleri tekrarlanır.
HPM-H, HPM-L ve HPM-I: hangi kesim sistemi kime uygun?
HPM kesim sistemlerini üç ana sınıfta sunar. Her sistem bir giyotin ile isteğe bağlı palet yükleyici ve palet boşaltıcıdan oluşan bir hat olarak kurulabilir:
| Sistem | Seri ve boyutlar | Öne çıkan özellik | Uygun iş |
|---|---|---|---|
| HPM-H | 137 / 168 / 188 S22 | Standart CIP4 kesim sistemi ve ithal oransal valf | Büyük ebat kağıt tabakaları |
| HPM-L (Business) | 137G S22 | 210 mm kesim yüksekliği, PDF/JDF şablon kesim | Kartvizit ve çeşitli küçük kağıt ürünleri |
| HPM-L | 115 / 137 / 168 / 188 S19 | İsteğe bağlı oransal valf | Verimlilik odaklı genel üretim |
| HPM-I | 115 / 137 / 168 / 188 S16 | İsteğe bağlı oransal valf | Farklı kağıt ürünlerinde esnek kullanım |
Kaynak: HPM kağıt kesme hatları ve makineleri kataloğu. Kataloğumuzda S16 serisinin 92, 115 ve 137 boyutları yer alır.
S16, S19 ve S22 kontrol sistemi farkları
Serileri ayıran en önemli fark, arka dayamanın hızı ve program hafızasıdır. Çok sayıda kesim ölçüsü olan işlerde arka dayama hızı doğrudan iş süresini belirler:
| Özellik | S16 | S19 | S22 |
|---|---|---|---|
| Arka dayama maks. hızı | 20 m/dk | 32 m/dk | 38 m/dk |
| Program hafızası | 200 program × 500 kesim | 200 program × 500 kesim | Sınırsız program |
| Arka dayama çözünürlüğü | 0,01 mm | 0,01 mm | 0,01 mm |
| Konumlama hatası | < 0,01 mm (kapalı döngü) | < 0,01 mm (kapalı döngü) | < 0,01 mm (kapalı döngü) |
| Boyutlar | 115 / 137 / 168 / 188 | 115 / 137 / 168 / 188 | 137 / 168 / 188 ve 137G |
Ekran hassasiyeti 0,01 mm. Kontrol panelinde 16, 19 veya 22 inç tam dokunmatik ekran seçenekleri bulunur.
Kontrol sisteminin diğer özellikleri: İtalya'dan ithal endüstriyel çipli anakart; sürücü eskimesinden kaynaklanan ölçü hatalarını önleyen sinyal yükseltme; mevcut konuma göre göreceli konumlama; kağıt bozulmalarından doğan program hatalarını küçük bir telafiyle düzeltme; her programda ayrı ayarlanabilen hava yastığı; kağıdı otomatik iten itme programı ve Çince, İngilizce gibi birden fazla dil seçeneği.
Güvenlik: HPM giyotinlerde hangi koruma var?
- Elektronik bıçak kilitleme güvenlik aygıtı: Bıçağın istenmeden hareket etmesini engeller.
- Fotosel koruma: Bıçak bölgesinde engel algılandığında kesim başlamaz.
- Şifreli tekli otomatik kesim: Otomatik kesim sinyalinin zamanı ayarlanabilir veya iptal edilebilir; tekli otomatik kesim şifreyle başlatılır.
- Hidrolik sistem ve yağ pompası: Baskı ve kesim hareketi hidrolik devreyle sağlanır; ABD veya İtalya yapımı oransal valf isteğe bağlıdır.
- Servo motor ve HPM PLC: Arka dayama servo motorla, makine HPM'nin programlanabilir mantıksal denetleyicisiyle yönetilir; uzaktan kumanda sistemi isteğe bağlıdır.
PDF/JDF şablon kesimi ve kartvizit için 210 mm kesim yüksekliği
137G S22 (Business Edition) kesim programının ayar süresini kısaltmaya odaklanır: PDF ve JDF dosyalarını ve düzensiz şablon dosyalarını ayrıştırır, görsel kesim programını ve animasyonlu kesim kılavuzunu otomatik oluşturur. Dosyalar Wi-Fi veya kablolu ağ üzerinden doğrudan bilgisayardan okunur; veri iletimi için ayrı bir ağ portu vardır.
210 mm kesim yüksekliği ve G serisi yüksek mukavemetli kesim sistemiyle tek seferde 500 kartvizit kesilir; üretici bu işte verimliliğin normal kağıt kesiminin iki katından fazla olduğunu belirtiyor. Üreticinin örneğinde geleneksel yöntemle 10 saat süren birleşik baskı kesimi, akıllı PDF/JDF sistemiyle 6,5 saatte tamamlanıyor; bu, yaklaşık %35 zaman kazancı demektir.

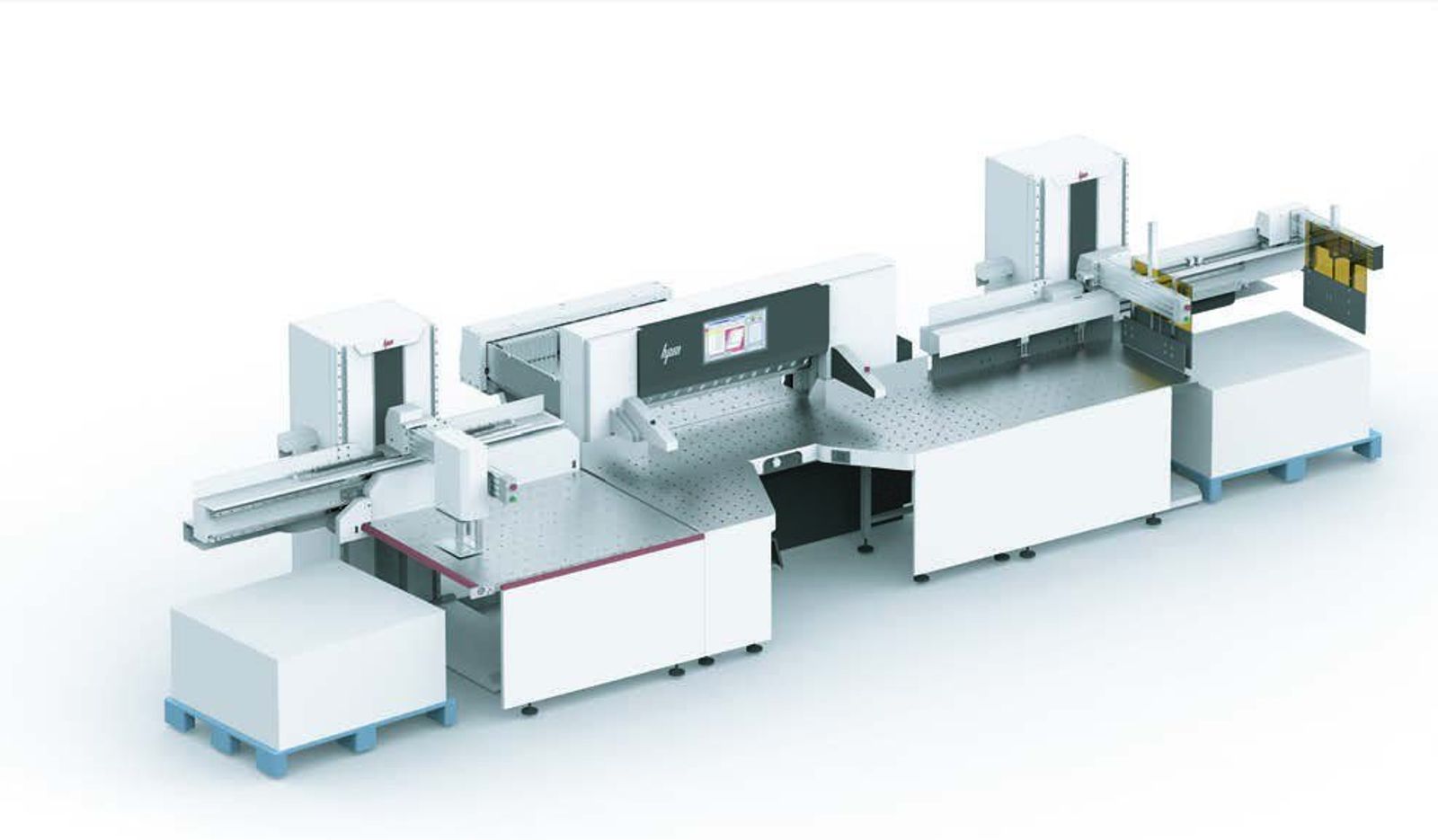

Otomatik kesim hattı: palet yükleyici ve palet boşaltıcı

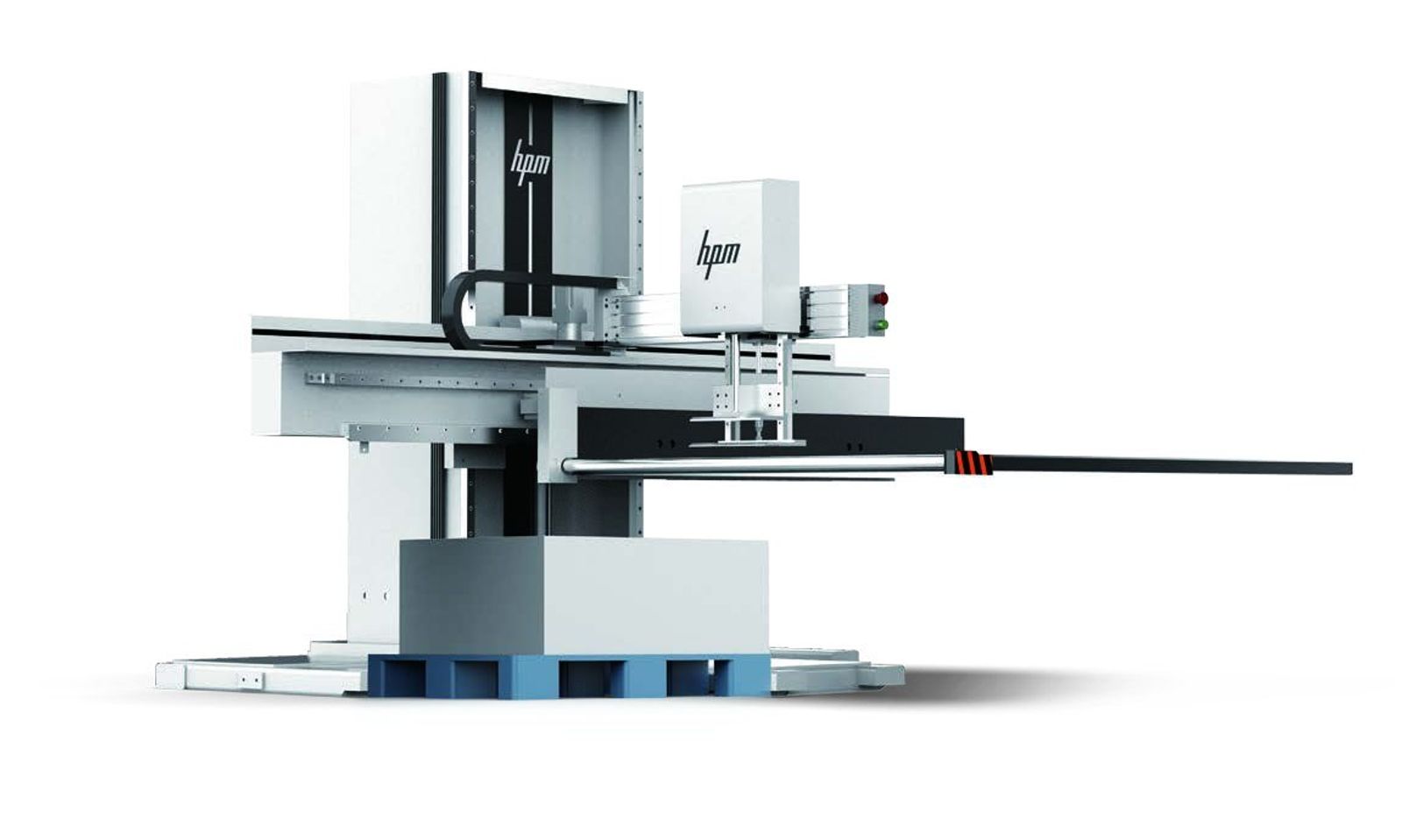

Büyük ebatlı ve ağır istiflerde operatörün yükü, giyotinin hızından daha belirleyicidir. HPM kesim hattında servo palet yükleyici, kağıt istifini ayarlanan yükseklikten silindirle alıp kesim masasına aktarır; servo palet boşaltıcı kesilmiş ürünü ortadan, soldan veya sağdan otomatik boşaltarak düzgün istifler. Her ikisi de düşük gürültülü, az bakım gerektiren hidrolik kaldırma sistemi kullanır.
| Değer | QZ1450K yükleyici | XZ1050K boşaltıcı |
|---|---|---|
| Yükleme / boşaltma tipi | Önden yükleme | Çift palet |
| Palet boyutu | 1300 × 1600 mm | 940 × 1340 mm |
| Maks. kağıt ebadı | 1100 × 1280 mm | 900 × 1300 mm |
| Min. kağıt ebadı | 450 × 560 mm | 300 × 400 mm |
| Maks. katman yüksekliği | 165 mm | 165 mm |
| Maks. istif yüksekliği (paletli) | 1600 mm | 1600 mm |
| Maks. taşıma kapasitesi | 350 kg | 350 kg |
| Yükleme / boşaltma süresi | 25–40 sn | 20–35 sn |
| Min. kağıt gramajı | 50 g/m² | 50 g/m² |
| Güç | 4,6 kW | 3,9 kW |
Gerekli hava basıncı 0,6 MPa, hava tüketimi 3 L/dk. Diğer modeller: QZ 1450F / 1650F, QZH 1450F / 1650F / 1850F yükleyiciler; XZ 1050F / 1050S / 1650F-2 / 1850F-2 tek ve çift paletli boşaltıcılar.
Yükleyicinin kağıt kıskacı pnömatiktir ve sıkma kuvveti kağıt türüne göre ayarlanır; parametreli ayar ekranı kalın kağıt, ince kağıt ve kaygan yüzeyli kağıtta sorunsuz alım sağlar. Çalışma masasında hareket sırasında darbeyi önleyen emniyet kenarları bulunur. Hat, atölye yerleşimine göre L tipi veya I tipi kurulabilir.

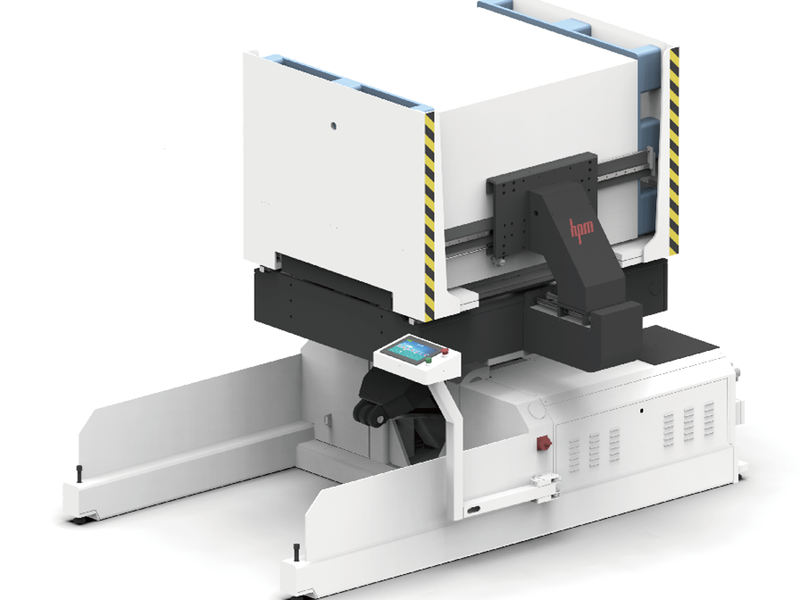

Palet çevirici (SFZ) ve palet asansörü

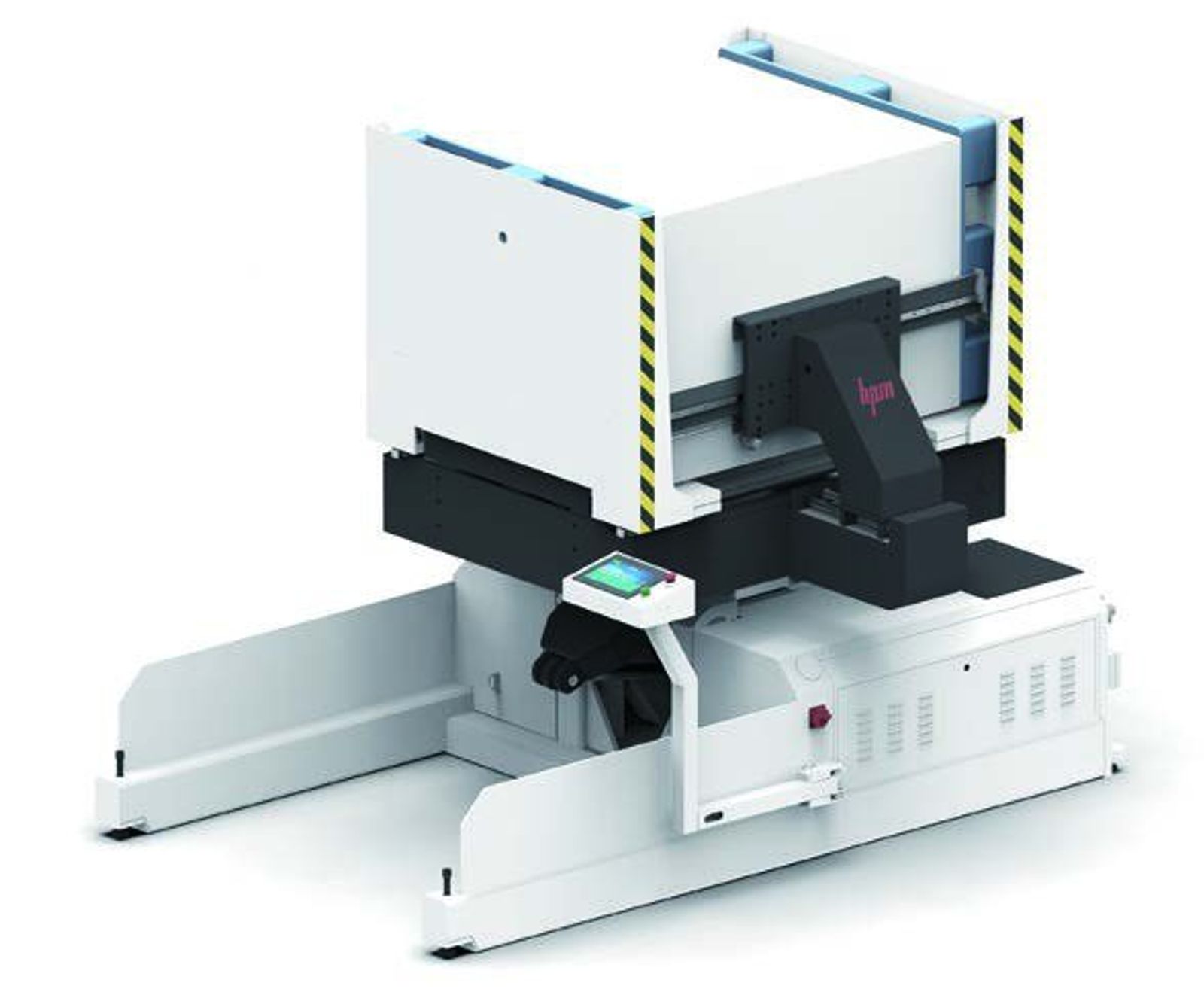

Palet çevirici, baskıdan önce veya sonra kağıt istifini çevirir, havalandırır ve hizalar. Üreticiye göre büyük hava hacmi ve titreşimle eğik istifi hızla hizalar, kağıt tozunu ve artıklarını temizler, toz spreyini alarak mürekkebin kurumasını hızlandırır. Üretici, yüzey kalitesi iyileştiği için baskı makinesi hızının %3–5 artırılabildiğini ve kusurlu ürün azaldığı için verimin %2–3 yükseldiğini belirtiyor.
| Değer | SFZ1300LAR | SFZ1300LA | SFZ1650LA | SFZ1800LA |
|---|---|---|---|---|
| Palet genişliği | 1300 mm | 1300 mm | 1650 mm | 1800 mm |
| Maks. kağıt ebadı | 1150 × 850 mm | 1150 × 900 mm | 1500 × 1100 mm | 1650 × 1100 mm |
| Min. kağıt ebadı | 500 × 400 mm | 500 × 400 mm | 600 × 500 mm | 600 × 500 mm |
| Maks. katman yüksekliği (çift palet) | 1600 mm | 1600 mm | 1600 mm | 1600 mm |
| Maks. taşıma kapasitesi | 2000 kg | 2000 kg | 2500 kg | 3000 kg |
| Güç | 12 kW | 12 kW | 31 kW | 31 kW |
| Özellikler | Çevirme, döndürme, hava, dayama, statik elektrik giderme | Çevirme, döndürme, hava, dayama | Çevirme, döndürme, hava, dayama | Çevirme, döndürme, hava, dayama |
Net ağırlık 3.400 / 3.400 / 5.100 / 5.300 kg.
SJ1000 / SJ1500 palet asansörü ise kesim hattı ve baskı makinesi için destek ekipmanıdır: kağıt istifini manuel veya otomatik modda kaldırıp indirir, azami palet hareket yüksekliği 900 mm'dir. Kataloğumuzda HPM SFZ-1300LA palet çevirici yer alır.
Doğru giyotin kağıt kesme makinesini seçmek için 6 kriter
- Tabaka ebadı: En büyük tabakanız giyotinin kesim genişliğine ve yükleyicinin azami kağıt ebadına sığmalıdır; büyük ebat için HPM-H (137, 168, 188) uygundur.
- Kesim yüksekliği ve iş tipi: Kartvizit ve küçük ürünlerde tek seferde kesilen yığın yüksekliği verimi belirler; 137G S22'nin 210 mm kesim yüksekliği bu iş için tasarlanmıştır.
- Program ve arka dayama hızı: Çok ölçülü işlerde arka dayamanın 20, 32 veya 38 m/dk hızı ve program hafızası (S22'de sınırsız) iş süresini belirler.
- Ayar süresi: PDF/JDF şablon kesimi ayar süresini kısaltır. Üreticinin %35'lik zaman kazancı örneği, günde 8 saat kesim yapan bir hatta ayda (22 iş günü) yaklaşık 8 × 0,35 × 22 ≈ 62 saat eder.
- Yükleme ve boşaltma: 350 kg'a kadar istiflerde palet yükleyici ve boşaltıcı operatör yükünü azaltır; palet çevirici baskı öncesi hazırlığı hızlandırır.
- Güvenlik ve servis: Bıçak kilitleme, fotosel koruma ve hidrolik sistemin bakımı ile yedek parça erişimi uzun vadeli maliyeti belirler.
HPM hakkında
HPM, kağıt kesme makinesi, asetat (pencere yapıştırma) makinesi ve yardımcı ekipman üretiminde 39 yılı aşkın tecrübeye sahip bir Çin üreticisidir. Kağıt kesme makinesi, istif boşaltıcı ve asetat makinesinin ulusal standardının ana taslak hazırlayıcısıdır. 2009'dan beri Ulusal Yüksek Teknoloji İşletmesi statüsündedir; ISO 9001 kalite, ISO 14001 çevre yönetim sistemi ve CE sertifikasına sahiptir, çok sayıda buluş ve faydalı model patenti bulunur.
Özdemir Makine, HPM'nin resmi distribütörüdür. 2014'ten beri Türkiye ve Türk Cumhuriyetleri'nde HPM giyotin kağıt kesme makinelerinin, kesim hatlarının ve palet çeviricilerin satışını yürütüyoruz. Model seçimi, teknik şartname, fiyat teklifi, gümrükleme, montaj ve yedek parça için İstanbul ve Krefeld (Almanya) ofislerimizden doğrudan hizmet veriyoruz.
Kataloğumuzdaki kağıt kesim makinelerini, örneğin HPM S16-92, HPM S16-115 ve HPM S16-137 modellerini inceleyebilir, teknik bilgi ve fiyat teklifi için bizimle iletişime geçebilirsiniz. Baskı sonrası hattın diğer adımları için selefon makinesi, kutu kesim makinesi ve katlama yapıştırma makinesi rehberlerimize göz atın.
Teknik değerler üreticinin güncel kataloğundan alınmıştır; verim ve zaman kazancı oranları üreticinin beyanıdır. Kesin değerler için güncel teknik şartnameyi bizden isteyebilirsiniz.
