Otomatik Kalıp Kesim ve Yaldız Makinesi Rehberi: Wenhong WH Serisi Karşılaştırması
Otomatik kalıp kesim makinesi nedir, pilyaj ve sıyırma ne işe yarar, saatte kaç tabaka keser? Wenhong (Oyang Group) Easycut, Procut ve Supercut serilerini, yaldız ve laminasyon makinelerini teknik değerleriyle inceledik.
- Okuma süresi
- 4 dakika
- Güncellendi
- 1 Ekim 2026
Otomatik kalıp kesim ve pilyaj makinesi, basılmış karton tabakaları bıçaklı bir kalıpla keser, katlanacak yerlere kırım (pilyaj) izi açar ve fire kısımları ayıklayarak kutu açınımını hazırlar. Modern tam otomatik makineler saatte 5.000–8.500 tabaka işler ve ±0,1 mm'nin altında kayıt hassasiyeti sağlar. Bu rehberde, resmi distribütörü olduğumuz Oyang Group bünyesindeki Wenhong WH serisi kalıp kesim, sıcak varak yaldız ve laminasyon makinelerini üreticinin 2026 verileriyle karşılaştırıyoruz.
Kalıp kesim makinesi ne işe yarar?
Katlanır karton kutular, etiketler, kağıt çanta açınımları ve oluklu mukavva ambalajlar baskıdan sonra kalıp kesim makinesinde şekillenir. Tek bir tabakada dört temel işlem yapılır:
- Kalıp kesim: Bıçaklı kalıp, kutu açınımını tabakadan ayırır.
- Pilyaj (kırım): Kutunun katlanacağı çizgilere kırım izi açılır; karton çatlamadan düzgün katlanır.
- Sıyırma (stripping): Açınımlar arasında kalan fire parçalar makinenin içinde otomatik ayıklanır.
- Ayırma (blanking): Gelişmiş modellerde kesilen kutular tek tek ayrılıp istiflenir.

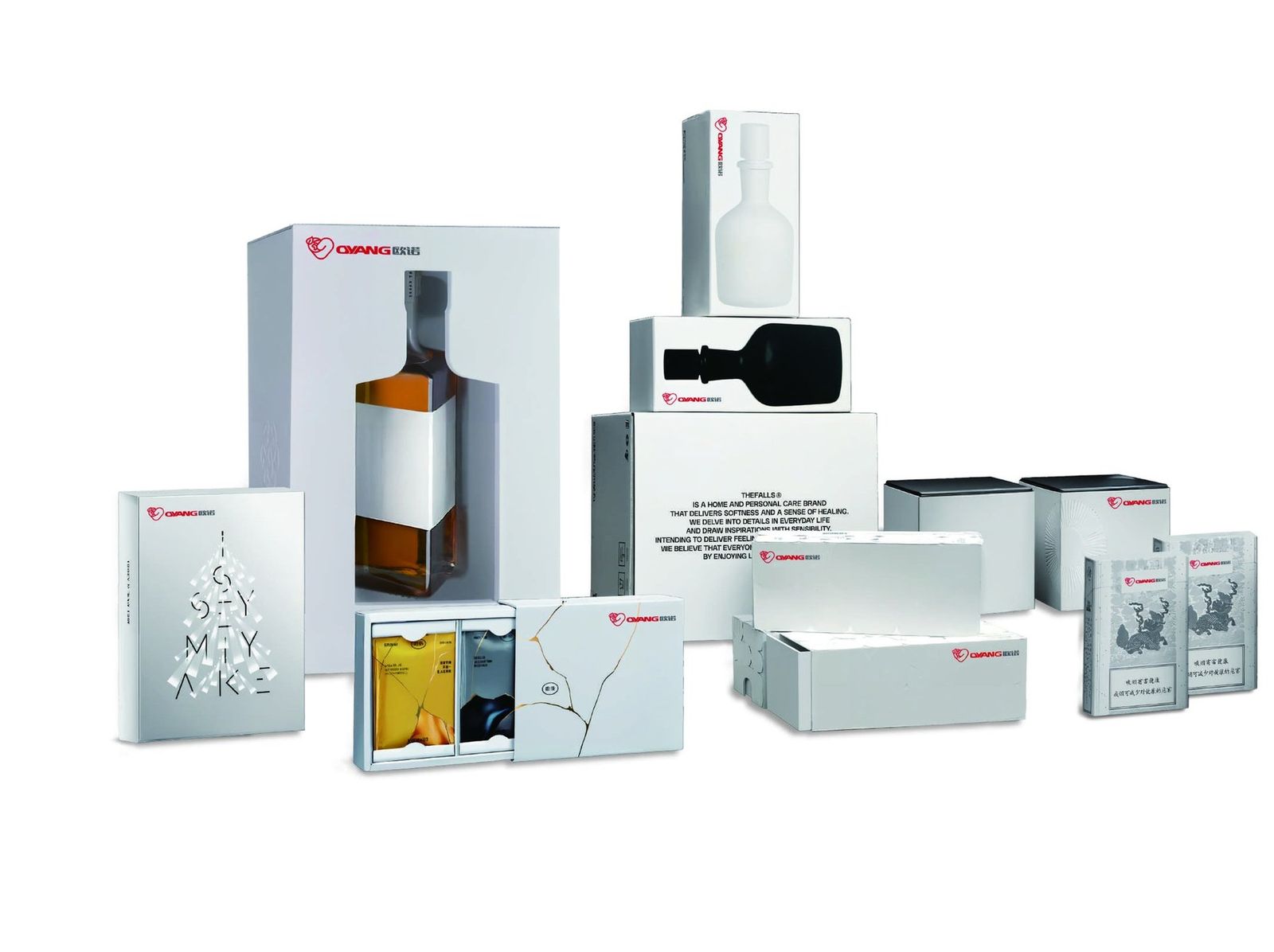

Üreticinin öne çıkardığı uygulama alanları: sigara ve şarap kutuları, bira ve içecek kutuları, krem, ruj ve far gibi kozmetik kutuları ve ilaç kutuları.
Easycut, Procut ve Supercut: 26 serisi farkları
Wenhong'un 1050 formatındaki yeni 26 serisi, otomasyon seviyesine göre üç sınıfa ayrılır. Her üst seri, alttakinin tüm fonksiyonlarını içerir:
| Seri | Maks. hız | Kime uygun | Öne çıkan özellikler |
|---|---|---|---|
| Easycut (Hong) | 7.500 tabaka/saat | Küçük ve orta ölçekli parti siparişleri | Yeni kontrol paneli ve HMI, servo tahrikli kağıt besleme bandı, modüler alt çelik plaka, hızlı kilitlenen sıyırma çerçevesi |
| Procut (Jie) | 8.500 tabaka/saat | Orta-yüksek kapasite, sık iş değişimi | Easycut'a ek: tek tıkla ayar, sıyırma çerçevesinde hassas konumlama, hızlı kilitlenen kalıp şasesi, hazırlık şasesi değiştirici |
| Supercut (Rui) | 8.500 tabaka/saat | Büyük ölçekli yoğun üretim, akıllı fabrika | Procut'a ek: otomatik lojistik sistemi, elektrikli güvenlik penceresi, tam otomatik yapılandırma |
Kaynak: Wenhong (Oyang Group) 2026 kalıp kesim ve laminasyon kataloğu.

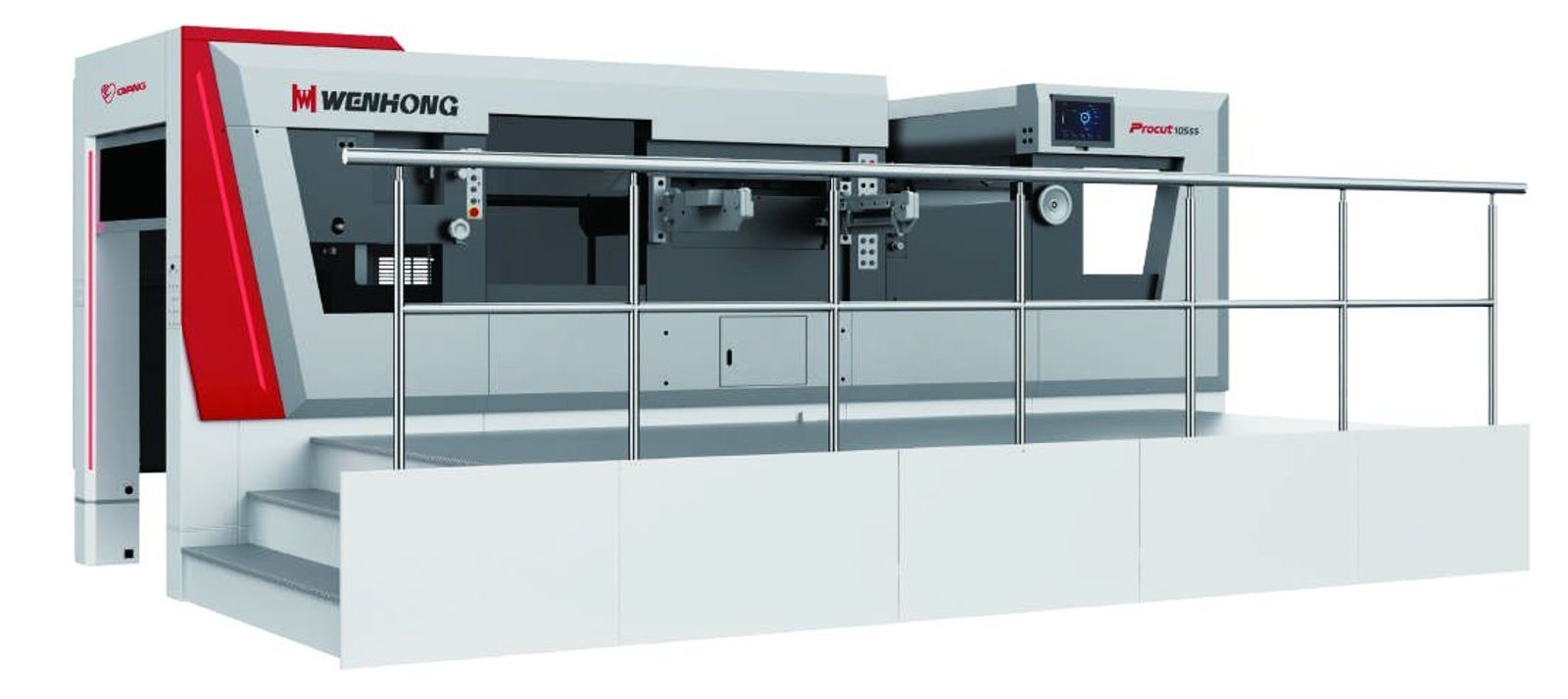

WH-1050, WH-1180 ve WH-1300: teknik değerler
Model numarası, makinenin alabildiği en büyük tabaka genişliğini gösterir. Procut serisinin üç ebadı:
| Değer | WH-1050SS | WH-1180SS | WH-1300SS |
|---|---|---|---|
| Maks. tabaka | 1050 × 750 mm | 1180 × 900 mm | 1300 × 1050 mm |
| Min. tabaka | 400 × 360 mm | 400 × 360 mm | 440 × 360 mm |
| Maks. kesim alanı | 1040 × 730 mm | 1150 × 885 mm | 1290 × 1000 mm |
| Malzeme | 80–2000 g/m² karton, oluklu < 4 mm | 100–2000 g/m² karton, F/E/B/C oluklu 2–4 mm | 100–2000 g/m² karton, F/E/B/C oluklu 2–4 mm |
| Maks. hız | 8.500 tabaka/saat | 6.800 tabaka/saat | 6.000 tabaka/saat |
| Kesim basıncı | 400 ton | 400 ton | 400 ton |
| Güç | 20 kW | 24 kW | 25 kW |
| Ağırlık · ölçü | 17 t · 5,82 × 4,05 × 2,33 m | 22 t · 6,5 × 4,4 × 2,4 m | 25 t · 7,3 × 4,5 × 2,45 m |
Kayıt hassasiyeti ≤ ±0,075 mm; en küçük tutucu payı 9 mm; hava ihtiyacı 0,36 m³/dk (kullanıcı sağlar).
Lüks şarap ambalajı, kaliteli el çantası ve kozmetik kutusu gibi işlerde derin kabartma (gofraj) gerekiyorsa 600 ton kesim basınçlı WH-1050SSR / 1180SSR sıcak presli modeller tercih edilir; bu makineler plastik malzemelerde de kesim, çentik ve kabartma yapabilir. Büyük kutular ve oluklu ambalaj için geniş formatlı WH-1500SS, WH-1600SS ve WH-1650SS, 300 g/m² ve üzeri kartonu ve A, B, C, E, F dalga oluklu mukavvayı saatte 5.000 tabaka hızla ve ±0,3 mm kayıt hassasiyetiyle keser.
Sıcak varak yaldız ve kalıp kesim tek makinede
Premium ambalajda metalik yaldız ile kalıp kesimi aynı makinede yapmak iş akışını kısaltır ve iki işlem arasındaki kayıt kaymasını ortadan kaldırır. Wenhong'un SF serisi, elektrikli ısıtmalı yaldız ünitesini kalıp kesimle birleştirir:
| Değer | WH-1050SF | WH-1180SF |
|---|---|---|
| Maks. tabaka | 1050 × 750 mm | 1180 × 900 mm |
| Maks. kesim ve yaldız alanı | 1040 × 730 mm | 1150 × 885 mm |
| Malzeme | 90–2000 g/m² karton, 0,1–2 mm, oluklu ≤ 4 mm | 90–2000 g/m² karton, 0,1–2 mm, oluklu ≤ 4 mm |
| Maks. hız | 7.500 tabaka/saat | 6.800 tabaka/saat |
| Isıtma | 12 bağımsız bölge, maks. 200 °C | 16 bağımsız bölge, maks. 200 °C |
| Basınç · güç | 400 ton · 55 kW | 400 ton · 55 kW |
| Ağırlık · ölçü | 18 t · 5,82 × 4,39 × 2,33 m | 20 t · 6,48 × 4,54 × 2,39 m |
Kayıt hassasiyeti ≤ ±0,075 mm. Gofraj ihtiyacı için 600 tonluk yaldız versiyonu opsiyoneldir.

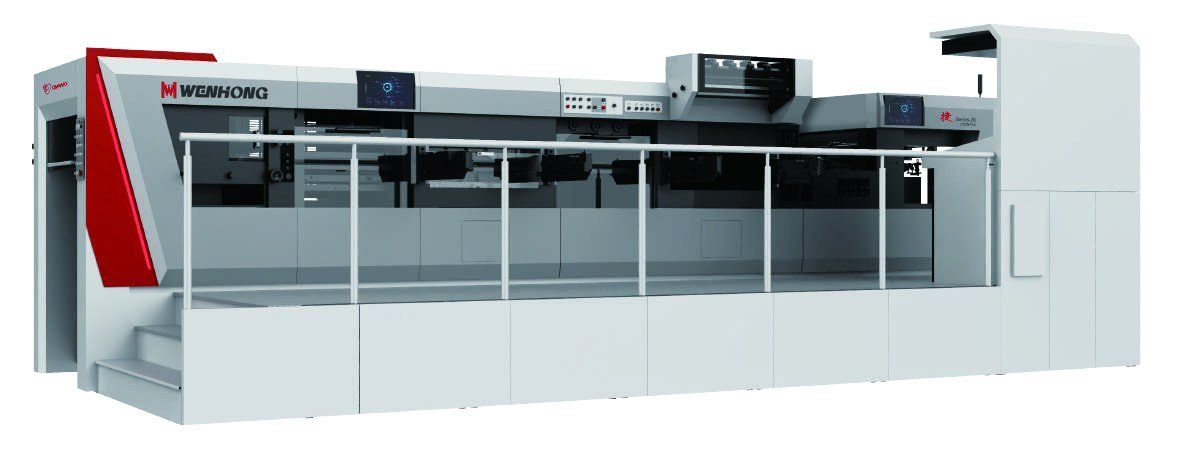

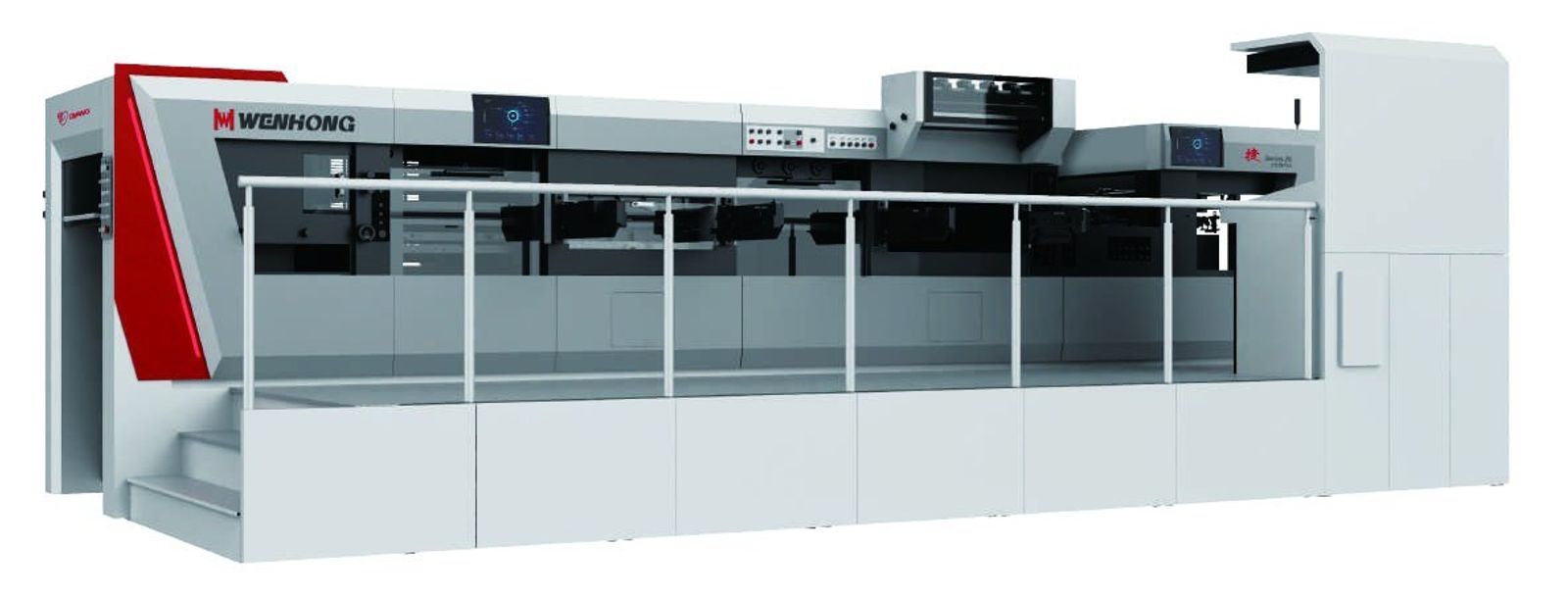

Daha büyük tabakalar için WH-1300SF ve WH-1500SF (1500SF'de 1500 × 1100 mm'ye kadar) saatte 6.000 tabaka hızında ve 20 bağımsız ısıtma bölgesiyle çalışır. Çift istasyonlu WH-2105 / 2118 FSS ise yaldız ve kalıp kesimi tek geçişte ardışık iki istasyonda yapar (saatte 7.000 / 6.800 tabaka); yaldız bölümündeki her mil bağımsız servo motorla tahrik edilir, varak adımı ya da atlamalı besleme ayrı ayrı programlanabilir.

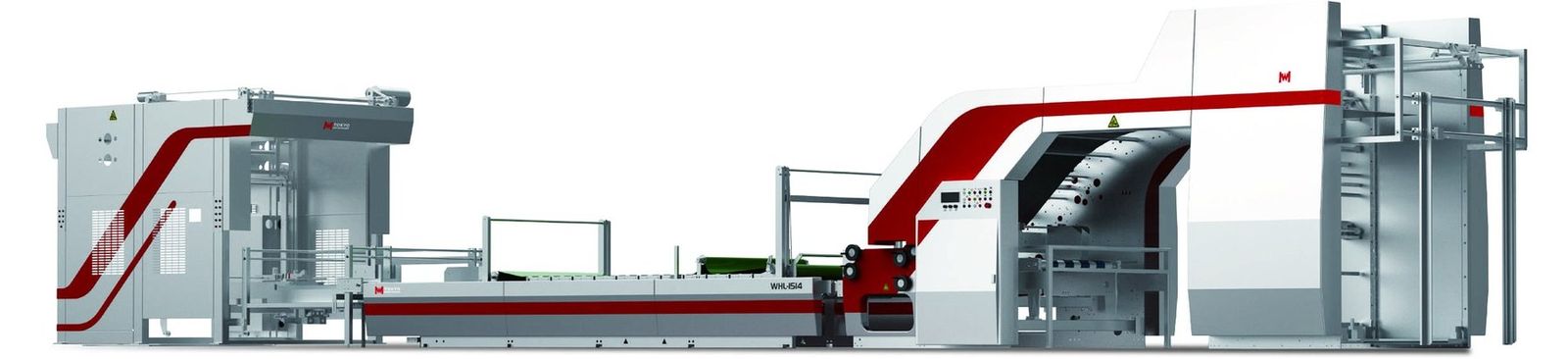

Otomatik laminasyon: WHL-1514 ve WHL-1716
Oluklu mukavva kutularda baskılı üst kağıt (kuşe veya karton), oluklu levhaya laminasyon makinesiyle yapıştırılır. Wenhong'un otomatik çevirme (flip-flop) üniteli laminasyon makineleri, tabaka ölçüsü girildikten sonra kendini otomatik ayarlar; ön dayama takibi ve servo kompanzasyonla hizalamayı korur, büyük ve küçük tabaka geçişlerinde aradaki mesafeyi hesaplayarak saatte 13.000 tabakaya ulaşır.
| Değer | WHL-1514 | WHL-1716 |
|---|---|---|
| Maks. tabaka | 1500 × 1400 mm | 1716 × 1600 mm |
| Min. tabaka | 390 × 360 mm | 390 × 360 mm |
| Alt levha | ≥ 300 g/m² beyaz karton; G/F/E/A/B dalga, 3/5 kat oluklu | ≥ 300 g/m² beyaz karton; G/F/E/A/B dalga, 3/5 kat oluklu |
| Üst (baskı) tabaka | 150–800 g | 150–800 g |
| Maks. hız | 13.000 tabaka/saat | 13.000 tabaka/saat |
| Güç · ağırlık | 28,5 kW · 9 t | 28,5 kW · 10 t |
| Ölçü | 14,0 × 2,6 × 2,9 m | 14,0 × 2,8 × 2,9 m |
Otomatik çevirme (istif çevirici) ünitesi ayrıca 8,5 kW'tır; laminasyon atık suyu için geri kazanım sistemi üreticinin patentlidir.
Üretim altyapısı ve kalite

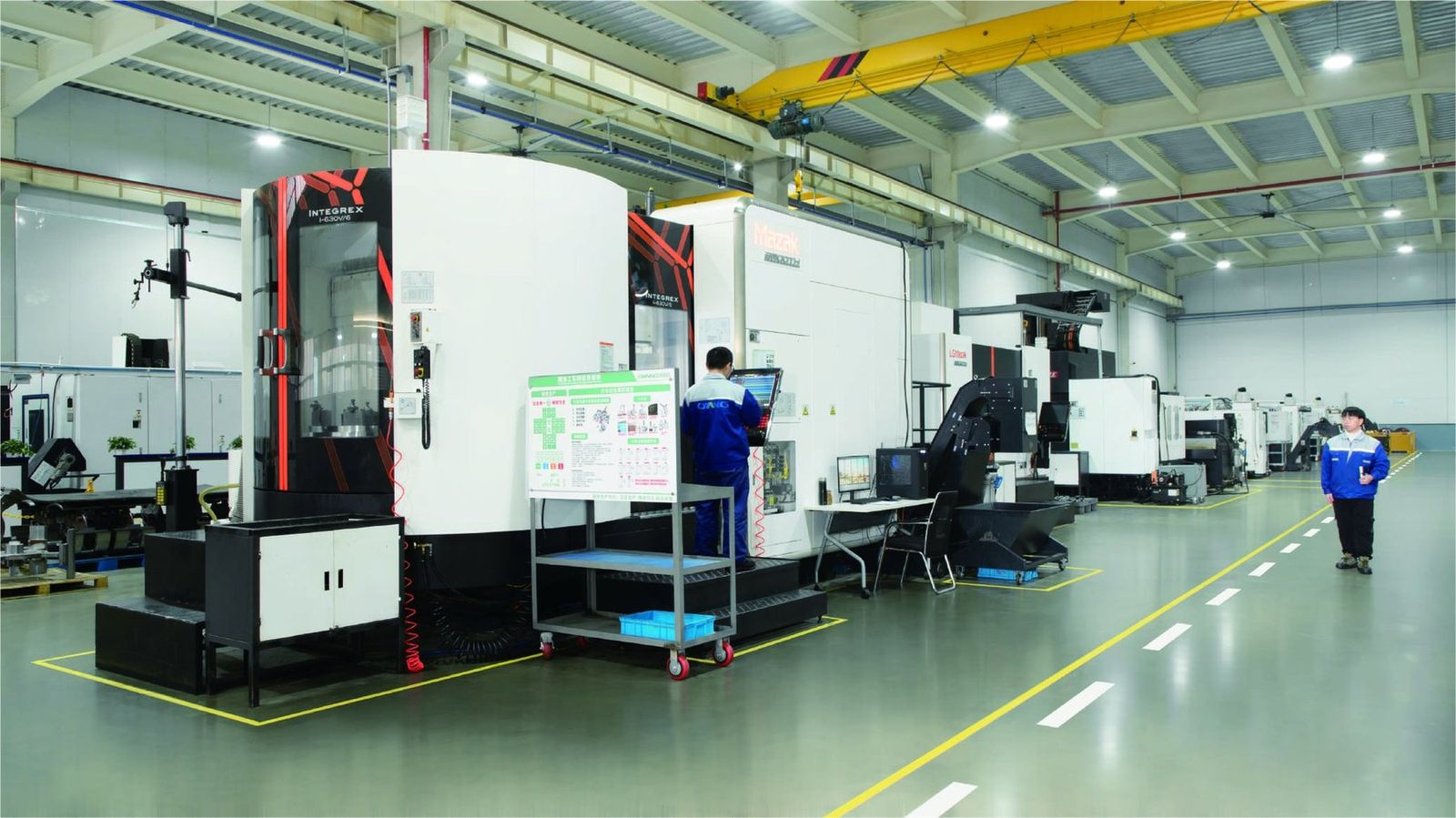

Wenhong, Oyang markasının üreticisi Zhejiang Ounuo Machinery bünyesinde yer alır. Kritik parçalar Japon Mazak tornalama-frezeleme kompozit merkezlerinde ve 24 saat kesintisiz çalışan Mazak esnek üretim hattında işlenir; üretici, duvar panelleri ve destek çubuklarında 2 metrede 0,02 mm'nin altında sapma hedeflediğini belirtiyor. Grubun 300'ün üzerinde patenti (100'den fazlası buluş patenti) bulunuyor; şirket Çin Ambalaj Federasyonu Kağıt Ürünleri Ambalaj Komitesi'nin daimi üyesi.
Özdemir Makine, Oyang Group'un resmi distribütörüdür. Wenhong kalıp kesim, yaldız ve laminasyon makinelerinde model seçimi, teknik şartname, fiyat teklifi, gümrükleme, montaj ve yedek parça için İstanbul ve Krefeld (Almanya) ofislerimizden doğrudan hizmet veriyoruz.
Doğru kalıp kesim makinesini seçmek için 6 kriter
- Tabaka ölçüsü: En büyük işinizin tabakası makinenin maksimum ölçüsüne sığmalı; 1050, 1180, 1300 ve 1500+ formatları arasından seçin.
- Malzeme: Karton gramajı ve kalınlığı (0,1–2 mm), oluklu dalga tipi (F, E, B, C, A) ve kalınlığı.
- Hız ve iş değişim sıklığı: Uzun serilerde saatlik hız, kısa ve çok sayıda işte kalıp değişim süresi (tek tıkla ayar, hızlı kilit, hazırlık şasesi) belirleyicidir.
- Yaldız ihtiyacı: Metalik yaldız sık kullanılıyorsa SF serisi ya da çift istasyonlu FSS, iki ayrı makineye göre alan ve işçilik kazandırır.
- Sıyırma ve ayırma: Fire ayıklama ve kutu ayırma otomatikse hat sonunda elle ayıklama işçiliği azalır.
- Hassasiyet, enerji ve alan: Kayıt hassasiyeti (±0,075 mm), güç ihtiyacı (20–100 kW) ve makine boyu (yaklaşık 5,8–11,3 m) kurulum planını belirler.
Kataloğumuzdaki kutu kesim ve laminasyon makinelerini inceleyebilir, Wenhong modelleri hakkında teknik bilgi ve fiyat teklifi için bizimle iletişime geçebilirsiniz. Kağıt torba üretimi planlıyorsanız kağıt torba makinesi rehberimize de göz atın.
Teknik değerler üreticinin 2026 tarihli kataloğundan alınmıştır; üretici bildirimsiz değişiklik yapabilir. Kesin değerler için güncel teknik şartnameyi bizden isteyebilirsiniz.
Sık sorulan sorular
Wenhong WH serisinde 1050 formatlı Procut ve Supercut modelleri saatte 8.500, Easycut 7.500 tabaka keser. Tabaka büyüdükçe hız düşer: WH-1180SS 6.800, WH-1300SS 6.000, geniş formatlı WH-1500/1600/1650SS ise saatte 5.000 tabaka keser.
Pilyaj (kırım), kutunun katlanacağı çizgilere keskin olmayan bir cetvelle bastırılarak açılan izdir. Karton bu izden çatlamadan ve düzgün katlanır; kalıp kesim makinesi kesimi ve pilyajı aynı baskıda yapar.
Sıyırma ünitesi, kutu açınımları arasında kalan fire parçaları makinenin içinde otomatik olarak ayıklar. Tabakalar hat sonunda elle temizlenmeden yapıştırma ve katlama gibi sonraki işlemlere geçer, işçilik azalır.
Evet. WH-1050SS 4 mm'ye kadar oluklu mukavvayı keser; WH-1180SS ve WH-1300SS F, E, B ve C dalga tipli renkli lamine oluklu mukavvada 2–4 mm kalınlıkta çalışır. Geniş formatlı WH-1500/1600/1650SS ise A dalga dahil oluklu levhaları keser.
Evet. Wenhong SF serisi (WH-1050SF, 1180SF, 1300SF, 1500SF) sıcak varak yaldızı ve kalıp kesimi aynı makinede yapar; çift istasyonlu WH-2105/2118 FSS iki işlemi tek geçişte ardışık istasyonlarda tamamlar. Böylece iki ayrı makine arasındaki kayıt kayması ve ara stok ortadan kalkar.
Kayıt hassasiyeti, kesim ve kırım çizgilerinin baskıya ne kadar tam oturduğunu gösterir. Wenhong Procut ve SF serilerinde ±0,075 mm'dir; lüks ambalajda yaldızın, kabartmanın ve kesimin baskıyla tam örtüşmesi bu değere bağlıdır.
Wenhong, Oyang Group'un kalıp kesim markasıdır. Özdemir Makine, Oyang Group'un resmi distribütörüdür; İstanbul ve Krefeld (Almanya) ofislerinden model seçimi, teklif, gümrükleme, montaj ve yedek parça desteği verir.
Fiyat; tabaka formatı, seri (Easycut, Procut, Supercut), yaldız ünitesi ve otomasyon seçeneklerine göre değişir. İhtiyacınıza göre yapılandırılmış teklif için Oyang Group'un resmi distribütörü Özdemir Makine ile iletişime geçebilirsiniz.
