Katlama Yapıştırma Makinesi Rehberi: DGM Modelleri, Kutu Tipleri ve Seçim Kriterleri
Katlama yapıştırma makinesi nedir, dip kilitli ve 4-6 köşeli kutu için hangi model gerekir, dakikada kaç metre çalışır? DGM Smartfold, Technofold, Megafold ve Technocut serilerini teknik verileriyle karşılaştırdık.
- Okuma süresi
- 5 dakika
- Güncellendi
- 1 Ekim 2026
Katlama yapıştırma makinesi, kalıpta kesilmiş karton kutu açınımlarını besler, kırım çizgilerinden katlar, yan kenarı ya da dip kilidini tutkallar ve kutuyu yassı hâlde sayarak istifler. DGM'nin yüksek hızlı modellerinde bant hızı dakikada 300 ile 500 metre arasındadır. Bu rehberde, 2014'ten beri Türkiye ve Türk Cumhuriyetleri resmi distribütörü olduğumuz DGM (Degang Machinery)'nin katlama yapıştırma, kutu kesim ve sıvama makinelerini üreticinin kataloğundaki verilerle karşılaştırıyoruz.

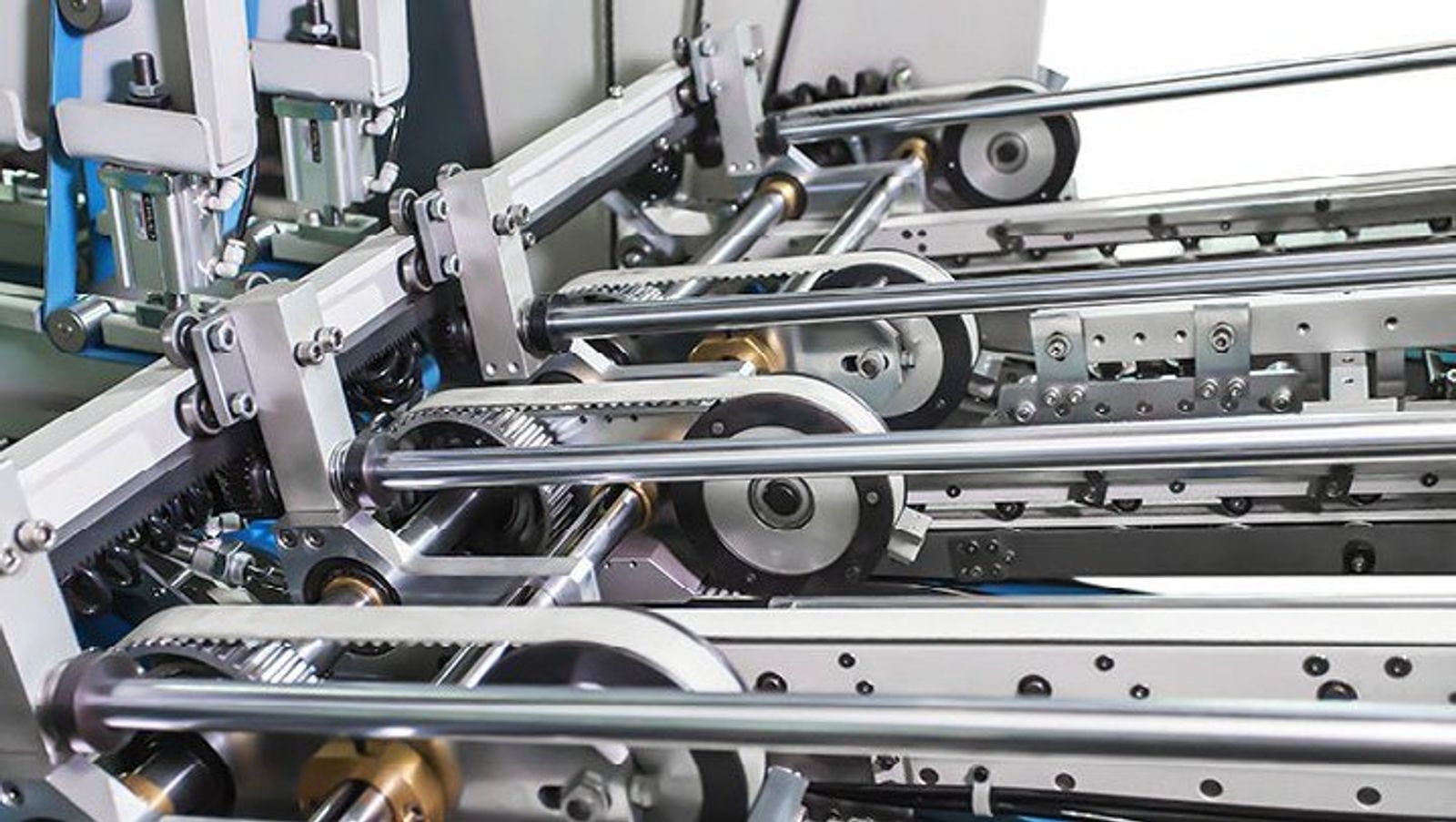

Katlama yapıştırma makinesi nasıl çalışır?
Katlanır karton kutu, baskı ve kutu kesim aşamalarından sonra katlama yapıştırma hattına gelir. Hat üzerinde her açınım sırasıyla şu bölümlerden geçer:
- Besleme: Açınımlar besleme bandından tek tek ve eşit aralıkla hatta alınır.
- Hizalama: Açınım, katlama bölümüne girmeden önce kenara dayanarak düzeltilir.
- Ön katlama: Kırım çizgileri önceden katlanıp açılır; karton sonraki katlamada çatlamadan ve geri esnemeden kapanır.
- Dip kilit ve köşe katlama: Dip kilitli (crash-lock), 4 ve 6 köşeli kutularda dip ve köşe kanatları bu bölümde katlanır.
- Tutkallama: Yapışacak kanada tutkal sürülür.
- Son katlama: Kutu yan kenarından kapatılır ve yapıştırma bölgesi üst üste gelir.
- Presleme ve çıkış: Katlanmış kutular baskı altında tutularak tutkal sabitlenir, sayılır ve istiflenir.
C, AC, PC ve SL: kutu tipleri ne anlama gelir?
DGM model adlarındaki son ek, makinenin hangi kutu tiplerini katlayabildiğini gösterir. Yatırımdan önce ürettiğiniz ve üretmeyi planladığınız kutuların bu tiplerden hangisine girdiğini belirlemek, doğru modeli seçmenin ilk adımıdır:
| Tip | Ön katlama | Uygun kutular |
|---|---|---|
| C | Yok | Düz hatlı (yandan yapıştırmalı) kutular |
| AC | Yok | Düz hatlı, dip kilitli ve çift duvarlı kutular |
| PC | Var | Düz hatlı, dip kilitli ve çift duvarlı kutular |
| SL | Var | Düz hatlı, dip kilitli, çift duvarlı, 4 köşeli ve 6 köşeli kutular |
Kaynak: DGM katalog tanımları. Her modelde katlanabilen kutu ölçü aralıkları (A, B, E, H) ayrıca verilir; kesin değerler için teknik şartname isteyin.
Hangi iş için hangi DGM katlama yapıştırma makinesi?
DGM'nin katlama yapıştırma gamı, ince katlanır kartondan iki parçalı büyük oluklu kutuya kadar uzanır. Seriler hız, malzeme ve açınım genişliğine göre ayrılır:
| Seri | Maks. hız | Malzeme | Açınım genişliği | Öne çıkan kullanım |
|---|---|---|---|---|
| Smartfold 650 / 800 / 1100 | 400 m/dk | ≤ 800 g/m² karton; N, E, F oluklu | 650 / 800 / 1100 mm'ye kadar | Katlanır karton kutuda yüksek hızlı uzun seriler |
| Smartfold Servo X 650 / 800 / 1100 | 400 m/dk (1100'de 500 m/dk) | ≤ 800 g/m² karton; N, E, F oluklu | 650 / 800 / 1100 mm'ye kadar | Serinin en hızlı modelleri |
| SmartVision 650 / 800 / 1100 | 400 m/dk | ≤ 800 g/m² karton; N, E, F oluklu | 650 / 800 / 1100 mm'ye kadar | Hat içi görüntü kontrol modülü (300 m/dk'ya kadar) |
| Technofold 800 / 1100 / 1450 | 300 m/dk | 200–800 g/m² (1450'de 200–1200 g/m²) | 160–800 / 340–1100 / 340–1450 mm | Karton ve oluklu için çok yönlü seri |
| Technofold Servo X 1200 SL | 300 m/dk | 200–800 g/m²; N, E, F, B, C oluklu | 340–1100 mm | Dip kilit, 4 ve 6 köşeli kutular |
| Megafold 1450 / 1650 | 300 m/dk | ≤ 1200 g/m²; E, C, B, AB oluklu (3 ve 5 katlı) | 250–1450 / 290–1650 mm | Oluklu mukavva ve büyük kutular |
| G-Fold 2000 / 2400 / 2800 | 200 m/dk | ≤ 1200 g/m²; E, C, B, AB oluklu (3 ve 5 katlı) | 550–950 / 550–1150 / 550–1350 mm | İki parçalı büyük oluklu kutular |
| T-Folder 2000 | 250 m/dk | 300–800 g/m²; A, B, C, E, K, BC, EB, AB oluklu | 650–2000 mm (iki parçalı açık açınım 4000 mm'ye kadar) | Çift beslemeli; sıcak ve soğuk tutkal |
Kaynak: DGM (Degang Machinery) karton dönüştürme makineleri kataloğu. Hızlar makinenin azami bant hızıdır; gerçek kapasite kutu boyuna ve aralığa bağlıdır.

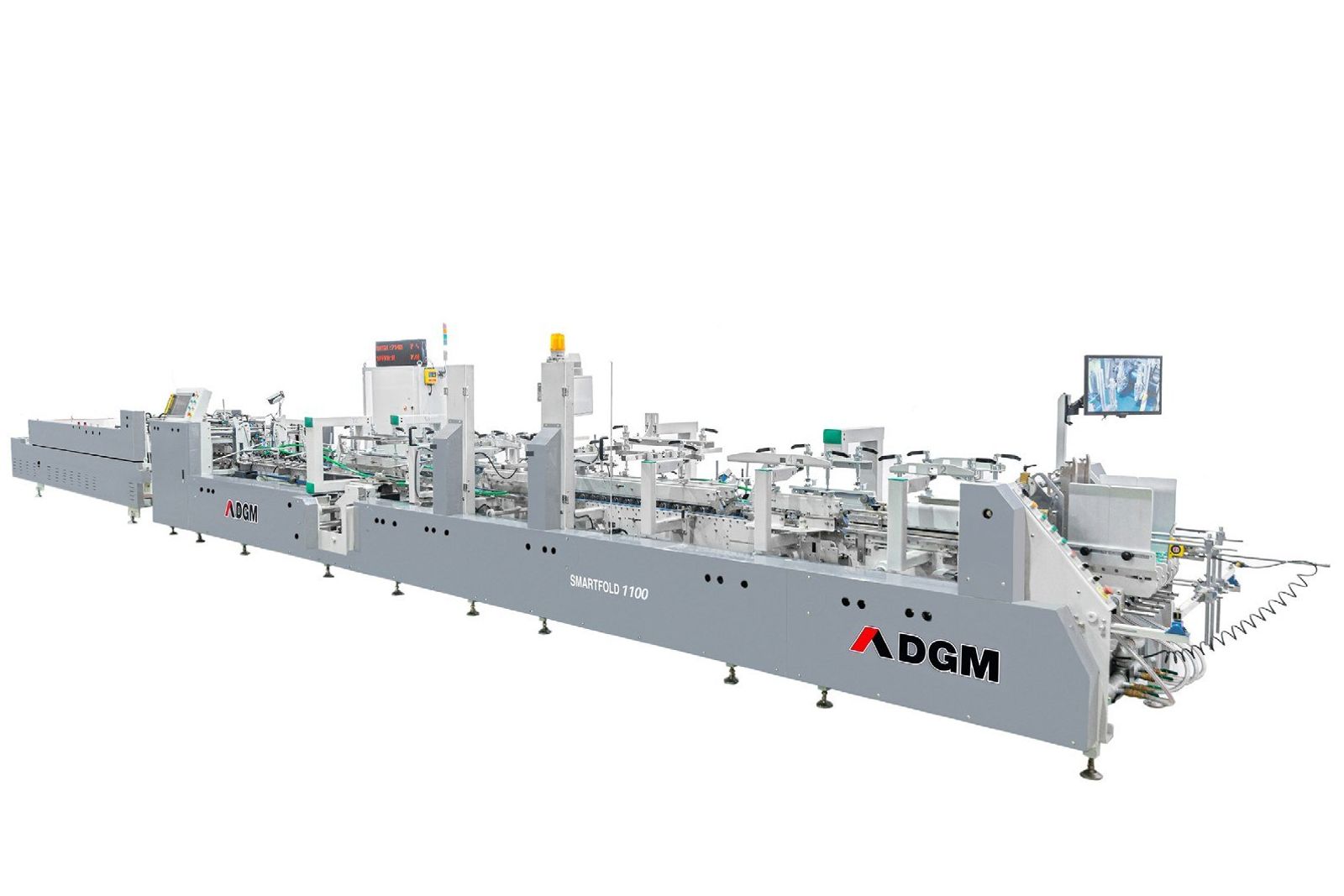

Smartfold ve SmartVision: yüksek hızlı katlanır karton
Smartfold serisi, 800 g/m²'ye kadar karton ve N, E, F tipi mikro oluklu malzemeyle dakikada 400 metreye kadar çalışır. Smartfold Servo X aynı ebatlarda üretilir; 1100 modelinde azami hız dakikada 500 metreye çıkar. PC versiyonları düz hatlı, dip kilitli ve çift duvarlı kutuları, SL versiyonları bunlara ek olarak 4 ve 6 köşeli kutuları katlar.
| Değer | 650 | 800 | 1100 |
|---|---|---|---|
| Maks. hız (Smartfold) | 400 m/dk | 400 m/dk | 400 m/dk |
| Maks. hız (Servo X) | 400 m/dk | 400 m/dk | 500 m/dk |
| Maks. açınım genişliği | 650 mm | 800 mm | 1100 mm |
| Maks. karton | 800 g/m² | 800 g/m² | 800 g/m² |
| Oluklu | N, E, F | N, E, F | N, E, F |
| Katlanmış kutu kalınlığı (Smartfold) | 12 mm | 20 mm | 20 mm |
| İnçleme hızı | 30 m/dk | 30 m/dk | 30 m/dk |
Dip kilitli kutuda A ölçüsü 146–650 / 146–800 / 146–1100 mm; 4 köşeli kutuda kutu yüksekliği (H) 25–150 mm.
SmartVision aynı gövdeye hat içi görüntü kontrol modülü ekler: modül 600 × 650, 600 × 800 veya 600 × 1100 mm'ye kadar (en küçük 65 × 60 mm) kutuları dakikada 300 metreye kadar hızda denetler. Kataloğumuzda Smartfold 650, Smartfold 800 SL ve Smartfold 1100 SL modellerini farklı ayar seçenekleriyle bulabilirsiniz.
Technofold: karton ve oluklu için çok yönlü seri
Technofold, dakikada 300 metre hızla hem karton hem oluklu mukavva işleyen ana seridir. 1450 modeli 1200 g/m²'ye kadar kalın malzemeyi kabul eder. Technofold Servo X 1200 SL ise dip kilitli, çift duvarlı, 4 ve 6 köşeli kutuları aynı hatta katlar.
| Değer | Technofold 800 | Technofold 1100 | Technofold 1450 | Servo X 1200 SL |
|---|---|---|---|---|
| Maks. hız | 300 m/dk | 300 m/dk | 300 m/dk | 300 m/dk |
| Açınım genişliği | 160–800 mm | 340–1100 mm | 340–1450 mm | 340–1100 mm |
| Karton gramajı | 200–800 g/m² | 200–800 g/m² | 200–1200 g/m² | 200–800 g/m² |
| Kutu tipleri | PC, SL | PC, SL | AC, PC, SL | SL |
Tüm modellerde basınçlı hava 6 bar, kompresör debisi 10 m³/sa. Kutu tipleri kataloğumuzdaki versiyonlara göredir.
İlgili modeller: Technofold 800 SL, Technofold 1100 PC, Technofold 1450 SL ve Technofold Servo X 1200 SL.

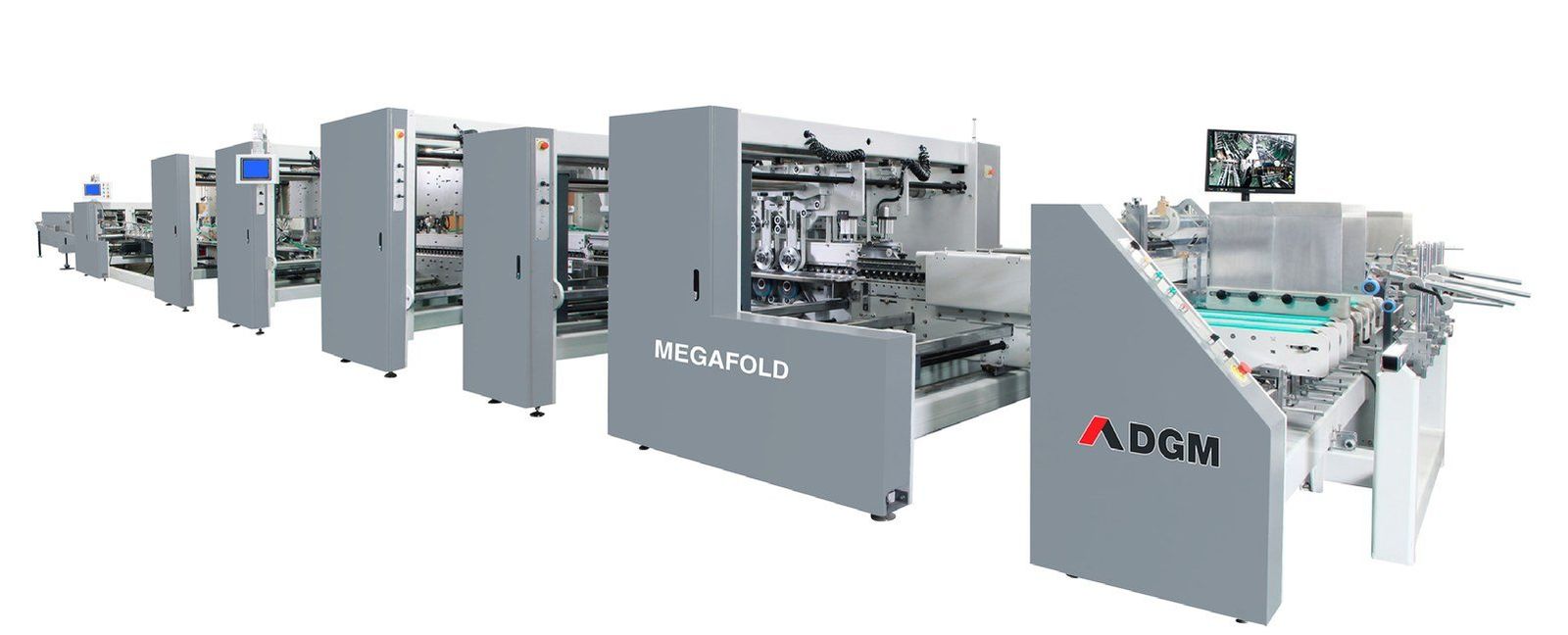

Megafold, G-Fold ve T-Folder: oluklu mukavva ve büyük kutular
Oluklu mukavva kutularda malzeme kalınlaşır, açınım büyür ve hız ikinci plana düşer. Megafold 1450 / 1650 E, C, B ve AB dalga tipinde 3 ve 5 katlı oluklu mukavvayı dakikada 300 metre hızla katlar ve yapıştırır. Daha büyük kutular için G-Fold 2000 / 2400 / 2800 iki parçalı kutuları dakikada 200 metre hızla işler.

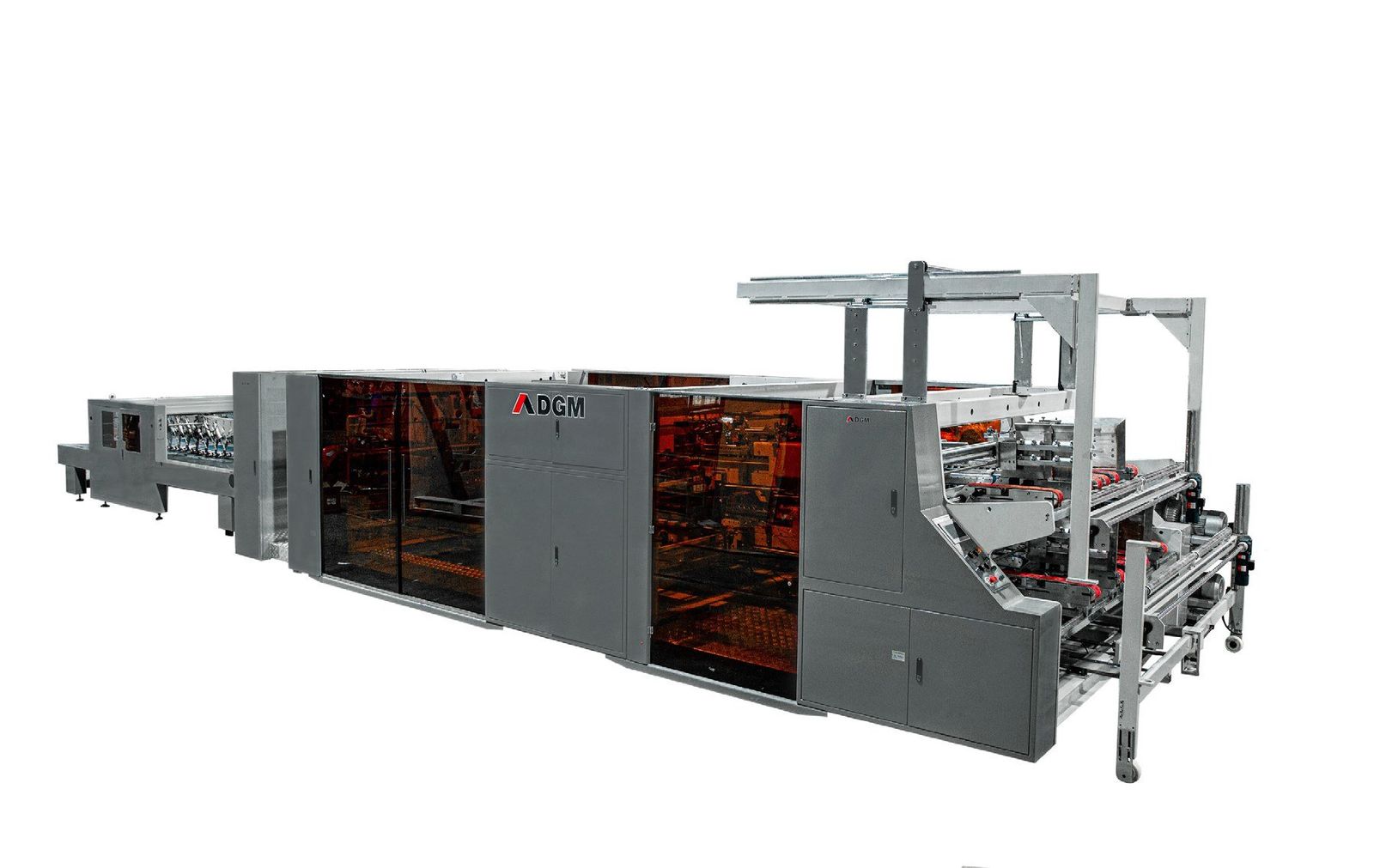

T-Folder 2000, çift beslemeli yapısıyla iki parçalı kutuları birleştirir: açınım genişliği 650–2000 mm'dir, iki parçalı kutuda açık açınım 4000 mm'ye kadar çıkar. Makine 300–800 g/m² karton ve A, B, C, E, K, BC, EB, AB dalga tipinde oluklu mukavvayı dakikada 250 metre hızla işler; sıcak (hotmelt) ve soğuk tutkalla çalışır, bağlantı gücü 50 kW'tır.
İlgili modeller: Megafold 1450 SL, Megafold 1650 PC, G-2400 AC ve kataloğumuzdaki T-Fold Stitcher 2000 çift beslemeli iki parçalı katlama yapıştırma makinesi.

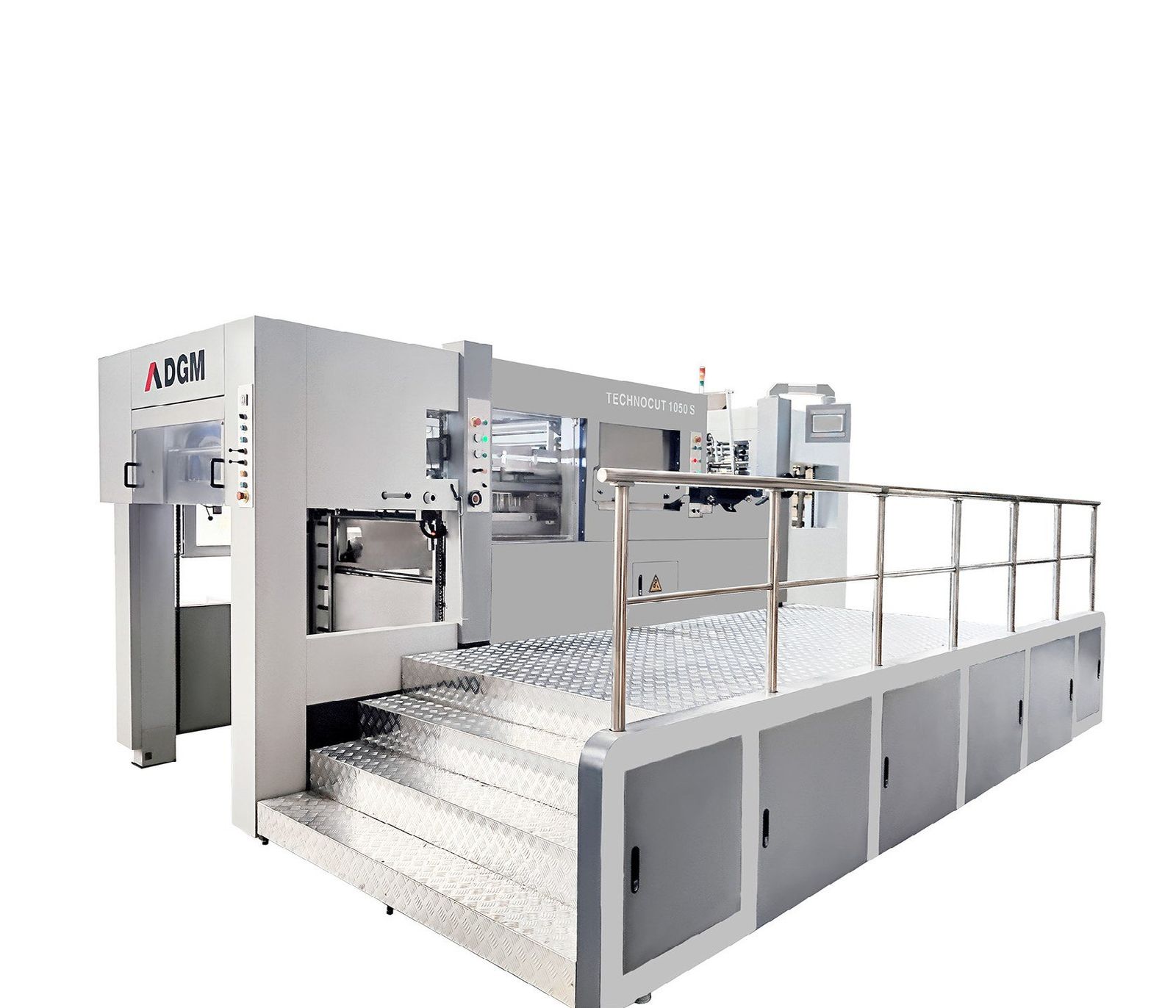

Katlamadan önce: Technocut ve Technofoil kutu kesim makineleri
Katlama yapıştırma hattının kapasitesi, onu besleyen kutu kesim makinesiyle dengelenmelidir. DGM'nin Technocut serisi kağıt, karton, oluklu mukavva ve plastik keser; ayıklama (sıyırma) ünitesiz ve ayıklama üniteli (S) iki versiyonu vardır.
| Değer | Technocut 1050 / 1050S | Technocut 1200 / 1200S | Technocut 1650 / 1650S |
|---|---|---|---|
| Maks. hız | 7.500 tabaka/saat | 7.500 tabaka/saat | 6.000 tabaka/saat |
| Maks. kesim ebadı | 730 × 1040 mm | 940 × 1180 mm | 1180 × 1600 mm |
| Kesim gücü | 300 ton | 400 ton | 400 ton |
| Karton gramajı | 80–2000 g/m² | 100–2000 g/m² | 80–2000 g/m² |
| Maks. oluklu kalınlığı | 4 mm | 5 mm | 8 mm (1–8 mm) |
| En küçük makas payı | 9,5 mm | 9,5 mm | 6–12 mm |
| Güç | 25 kW | 25 kW | 35 kW |
S: ayıklama üniteli versiyon. Technocut 1650, ön kenar veya üst besleyiciyle sunulur; ağırlık 1050S 18 t, 1050 15 t, 1650S 33 t.

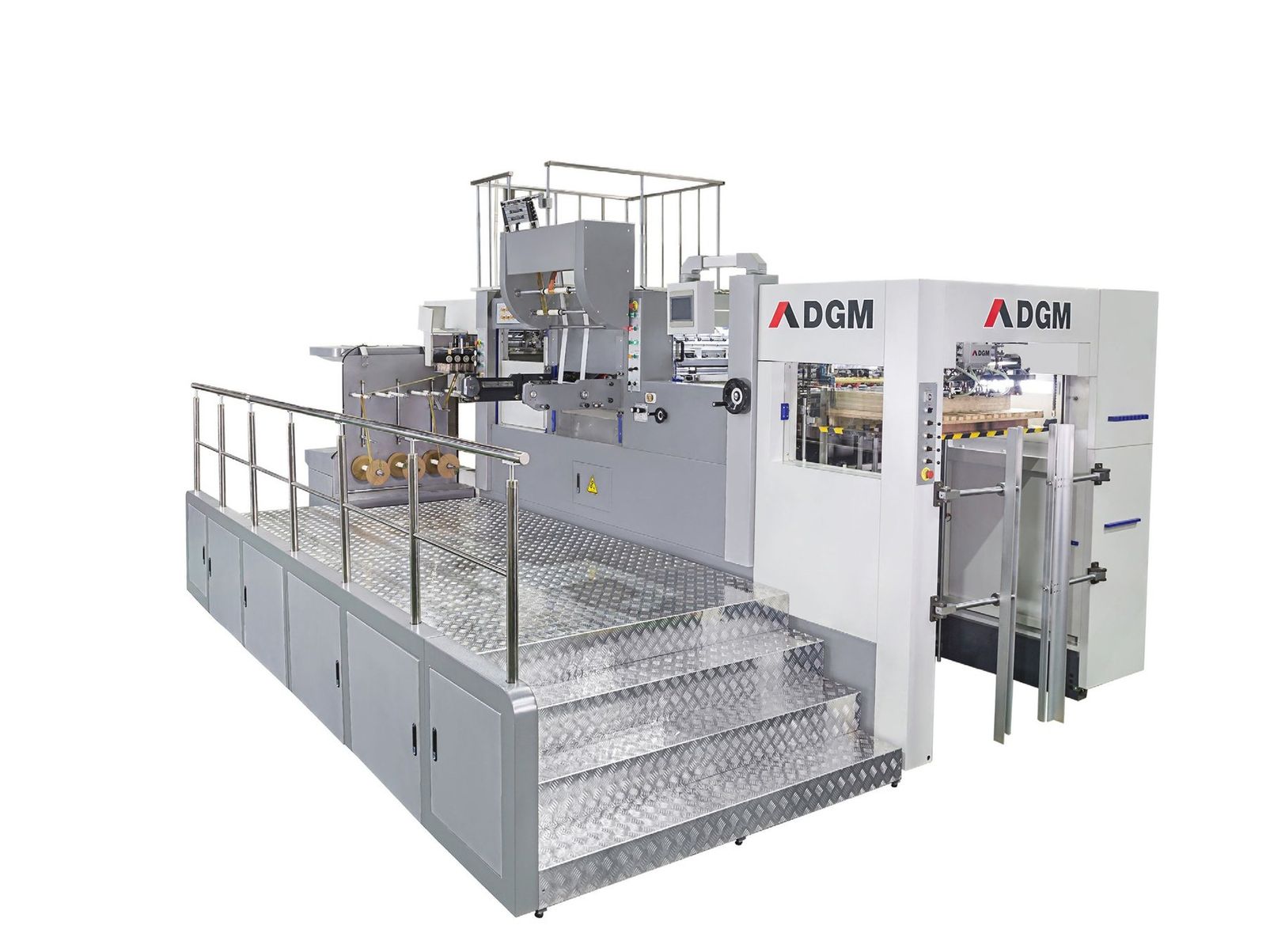

Yaldızlı ambalaj için Technofoil 1050 serisi kalıp kesime sıcak varak yaldız ekler: saatte 7.500 tabaka keser, yaldızlı çalışmada 6.500 tabakaya iner; 400 ton kesim gücü, 20 ısıtma bölgesi ve 200 °C azami sıcaklıkla çalışır. Azami kesim ebadı 720 × 1020 mm, işlenen malzeme 80–2000 g/m² karton ve 4 mm'ye kadar oluklu mukavvadır.
| Versiyon | Varak şaftı | Ek özellik |
|---|---|---|
| 1050 C | Enine 1 şaft, 2 folyo rulosu | — |
| 1050 SC | Enine 1 şaft, 2 folyo rulosu | Ayıklama ünitesi |
| 1050 F | Boyuna 1 şaft, 3 folyo rulosu | — |
| 1050 FC | Boyuna (3 rulo) + enine (2 rulo) | — |
| 1050 FSC | Boyuna (3 rulo) + enine (2 rulo) | Ayıklama ünitesi |
| 1050 FL | Boyuna 1 şaft, 3 folyo rulosu | Hologram |
| 1050 FLC | Boyuna (3 rulo) + enine (2 rulo) | Hologram |
Yaldız ve kabartma için azami ebat: boyuna 720 × 1020 mm, enine 580 × 1020 mm.
Oluklu mukavvaya baskılı üst kağıt sıvamak için SmartFlute X 1450 / 1650 karton sıvama makineleri dakikada 160 metreye kadar çalışır; E, F, B, C ve A dalga, 5 kata kadar oluklu ve en az 250 g/m² üst tabaka işler. İlgili modeller: Technocut 1050-S, Technocut 1650-S, Technofoil 1050-FC ve SmartFlute X 1650.
Hatta eklenebilen opsiyonel üniteler
DGM katlama yapıştırma makinelerine katalogda şu opsiyonel birimler eklenebilir:
- Tutkal detektörü: Tutkal hattını denetler, eksik yapıştırılmış kutuyu ayırmayı sağlar.
- Smartfeeder (akıllı besleme): Açınımların hatta düzenli beslenmesine yardımcı olur.
- SmartTurn (akıllı döndürme): Açınımları hat üzerinde döndürerek yönlerini değiştirir.
- Yarı otomatik paketleme ve G-Pack: Çıkıştaki kutuları toplayıp paketlemeye hazırlar; kataloğumuzda G-Pack ve Smartpack olarak yer alır.
- Kör alfabesi (Braille) kabartma sistemi: İlaç kutularında gereken Braille yazıyı hat içinde kabartır.
Doğru katlama yapıştırma makinesini seçmek için 6 kriter
- Kutu tipi: Düz hatlı kutu için C yeterlidir; dip kilit gerekiyorsa AC veya PC, 4 ve 6 köşeli kutu gerekiyorsa SL seçilir.
- Açınım genişliği: En geniş açınımınız makinenin azami genişliğine sığmalıdır (650, 800, 1100, 1450, 1650 mm veya iki parçalı kutuda 2000 mm üzeri).
- Malzeme: İnce karton ve mikro oluklu (N, E, F) için Smartfold; kalın karton ve 3 ile 5 katlı oluklu için Megafold, G-Fold veya T-Folder.
- Gerçek kapasite: Kutu adedi, bant hızının açınım boyu ile aralığın toplamına bölünmesiyle bulunur. Örnek: 300 m/dk hızda açınım boyu ve aralık toplamı 400 mm ise dakikada 750 kutu çıkar; %70 verimle 8 saatlik vardiyada 750 × 60 × 8 × 0,7 ≈ 252.000 kutu eder.
- Hat dengesi: Kutu kesim ile katlama yapıştırmanın kapasitesi uyumlu olmalıdır. Saatte 7.500 tabaka kesen bir Technocut, tabakada 4 kutu açınımıyla saatte 30.000 açınım (dakikada 500) üretir; yukarıdaki örnekte katlama yapıştırma bu akışı rahatça karşılar.
- Kalite ve opsiyonlar: Hat içi görüntü kontrolü (SmartVision), tutkal detektörü, Braille ve paketleme ihtiyacını baştan planlayın; sonradan eklemek hattı uzatır ve yerleşimi değiştirir.
DGM (Degang Machinery) hakkında

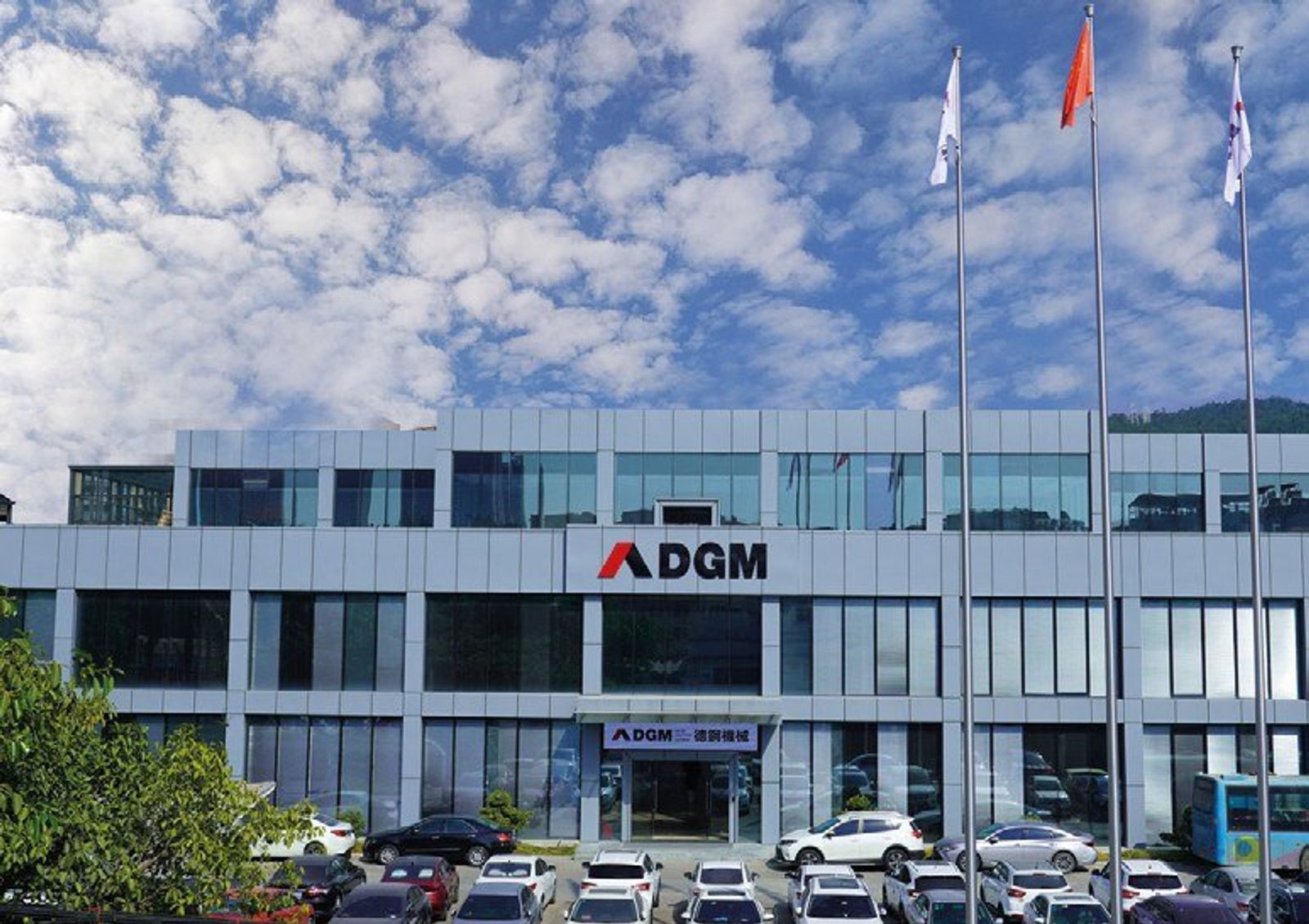

DGM, 36 yılı aşkın araştırma ve geliştirme geçmişiyle karton dönüştürme makineleri üreten bir Çin üreticisidir; genel merkezi Huizhou'dadır. Üretici, merkez fabrikasında yaklaşık 2.000 çalışanla yılda 500 makine ürettiğini belirtiyor. 2019'da Hindistan'da otomatik fabrikasını kurmuştur; Kore, İspanya, ABD, Cezayir, Hindistan ve Tayland'da şubeleri bulunur.
Özdemir Makine, DGM'nin resmi distribütörüdür. 2014'ten beri Türkiye ve Türk Cumhuriyetleri'nde DGM katlama yapıştırma, kutu kesim ve sıvama makinelerinin satışını yürütüyoruz. Model seçimi, teknik şartname, fiyat teklifi, gümrükleme, montaj ve yedek parça için İstanbul ve Krefeld (Almanya) ofislerimizden doğrudan hizmet veriyoruz.
Kataloğumuzdaki katlama ve yapıştırma ve kutu kesim makinelerini inceleyebilir, teknik bilgi ve fiyat teklifi için bizimle iletişime geçebilirsiniz. Hattın öncesi için kutu kesim makinesi rehberimize ve kalıp kesim ve yaldız makinesi rehberimize, selefonlu kutular için selefon makinesi rehberimize göz atın.
Teknik değerler üreticinin güncel kataloğundan alınmıştır; üretici bildirimsiz değişiklik yapabilir. Kesin değerler için güncel teknik şartnameyi bizden isteyebilirsiniz.
Sık sorulan sorular
DGM Smartfold ve SmartVision dakikada 400 metre, Smartfold Servo X 1100 dakikada 500 metre çalışır. Technofold ve Megafold dakikada 300 metre, T-Folder 2000 dakikada 250 metre, iki parçalı kutular için G-Fold dakikada 200 metre hıza ulaşır.
Kutu adedi, bant hızının açınım boyu ile aralığın toplamına bölünmesiyle bulunur. Örneğin 300 m/dk hızda açınım ve aralık toplamı 400 mm ise dakikada 750 kutu katlanır; %70 verimle 8 saatte yaklaşık 252.000 kutu eder.
C, ön katlamasız ve yalnız düz hatlı kutular içindir. AC ön katlamasızdır ama düz hatlı, dip kilitli ve çift duvarlı kutuları katlar. PC ön katlamalıdır ve aynı kutu tiplerini işler. SL bunlara ek olarak 4 ve 6 köşeli kutuları da katlar.
Dip kilitli (crash-lock) kutu için AC, PC veya SL versiyonu gerekir. 4 ve 6 köşeli kutular yalnız SL versiyonlarında katlanır; örneğin Smartfold 800 SL, Smartfold 1100 SL, Technofold Servo X 1200 SL ve Megafold SL.
Evet. Smartfold N, E ve F tipi mikro oluklu malzemeyi işler. Megafold ve G-Fold E, C, B ve AB dalga tipinde 3 ve 5 katlı oluklu mukavvayı, T-Folder 2000 ise A, B, C, E, K, BC, EB ve AB dalga tiplerini işler.
Kutu kesim makinesi (ör. DGM Technocut) basılı tabakadan kutu açınımını keser, kırım izini açar ve fireyi ayıklar. Katlama yapıştırma makinesi bu açınımları katlar, tutkallar ve yassı kutu olarak istifler. İkisi aynı hattın ardışık adımlarıdır.
Özdemir Makine, DGM'nin 2014'ten beri Türkiye ve Türk Cumhuriyetleri resmi distribütörüdür. İstanbul ve Krefeld (Almanya) ofislerinden model seçimi, teklif, gümrükleme, montaj ve yedek parça desteği verir.
Fiyat; seri, açınım genişliği, kutu tipi versiyonu (C, AC, PC, SL) ve opsiyonel ünitelere göre değişir. İhtiyacınıza göre yapılandırılmış teklif için DGM'nin resmi distribütörü Özdemir Makine ile iletişime geçebilirsiniz.
