Kutu Kesim Makinesi Rehberi: Huatai HT Serisi, Yaldız, Sıyırma ve Gofraj

Kutu kesim makinesi (düz yataklı otomatik kalıp kesim makinesi), basılı karton tabakasını bıçaklı kalıpla keser, katlanacak yerlere kırım izi açar ve kutu açınımını hazırlar. Huatai modelleri saatte 7.500 ile 10.000 tabaka arasında hızla ve ±0,075 mm kalıp kesim hassasiyetiyle çalışır. Bu rehberde, 2024'ten beri Türkiye ve Türk Cumhuriyetleri resmi distribütörü olduğumuz Huatai'nin kutu kesim, sıyırma, varak yaldız ve gofraj makinelerini üreticinin kataloğundaki verilerle karşılaştırıyoruz.

Kutu kesim makinesi hangi işleri yapar?

Kutu kesim makinesi baskıdan sonra ambalajı şekillendiren ana makinedir. Huatai modelleri, donanımına göre şu işlemleri yapar:

• Kalıp kesim ve kırım: Kutu açınımı kesilir, katlanacak çizgilere kırım izi açılır.
• Kiss cut (yarım kesim): Kendinden yapışkanlı etikette üst malzeme kesilir, taşıyıcı kağıt kesilmez.
• Sıyırma: Açınımlar arasındaki fire parçaları ve delikler makinenin içinde ayıklanır.
• Varak yaldız ve hologram: Metalik varak veya hologram folyo ısı ve basınçla baskıya aktarılır.
• Soğuk, sıcak ve derin gofraj: Yüzeye kabartma verilir; Braille (kör alfabesi) gofraj da yapılabilir.
• Perforaj ve sıcak kesim: Yırtma çizgisi ve ısıyla kesim gerektiren işler için kullanılır.

Üreticinin öne çıkardığı uygulama alanları: kendinden yapışkanlı etiket, kağıt torba, karton kutu, PET, PP ve PVC plastik ambalaj, askı etiketi ve kart, oluklu mukavva ambalaj.

B2 ve 1050 format: hangi tabaka ölçüsü size uygun?

İlk karar, baskı makinenizin tabaka formatıdır. Dijital baskı ve küçük ofset makinelerle çalışan işletmeler 600–860 mm genişliğindeki B2 sınıfı kesim makinelerini, 70 × 100 cm ofset baskı yapanlar ise 1050–1060 mm formatını tercih eder. Huatai'nin B2 sınıfı modelleri:

Dijital baskı için kompakt kutu kesim: HT600 ve HT600T

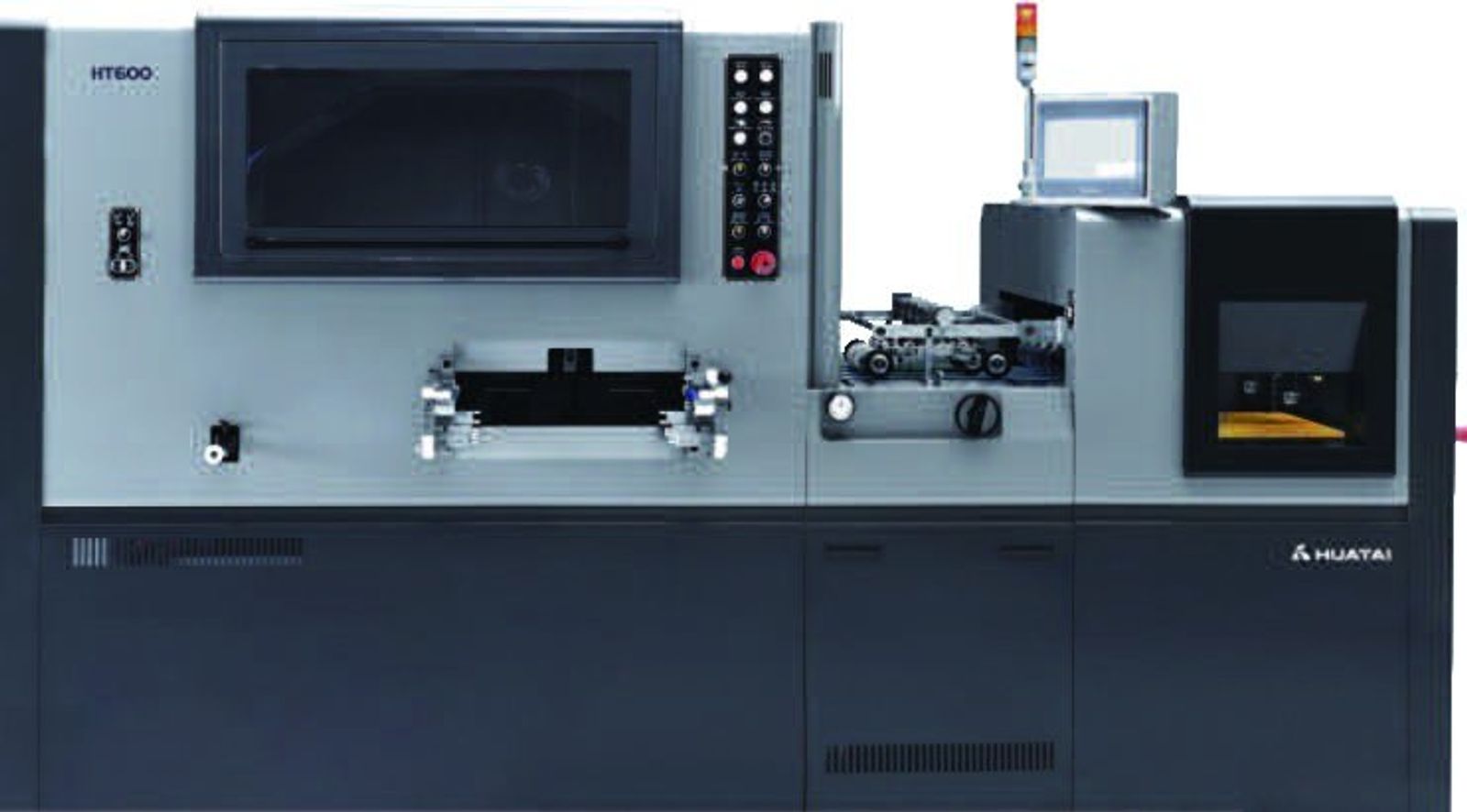

HT600, B2 formatındaki dijital ve ofset baskılar için geliştirilmiş, az yer kaplayan yüksek hızlı bir kutu kesim makinesidir: saatte 10.000 tabakaya kadar keser, 80–1000 g/m² karton ve 2 mm'ye kadar oluklu mukavva işler. Kart, karton kutu, bilet seti, etiket, askı etiketi ve çıkartma üretiminde kalıp kesim, kırım, gofraj, Braille gofraj ve varak yaldız fonksiyonlarına sahiptir.

Üretici HT600 ve HT600T'nin Heidelberg Versafire, Xerox iGen, Ricoh 7900, Heidelberg Speedmaster 52, Ryobi 520, Kodak Nexpress ve HP Indigo 7K, 5900 gibi baskı makinelerinin tabakalarıyla uyumlu olduğunu belirtir. Buluş patentli akıllı kayıt görüntü sistemi opsiyoneldir; bu sistemle hız saatte 6.000 tabakaya iner. HT600T aynı gövdeye sıcak varak yaldız ekler ve kalıp kesim, kırım, kiss cut, Braille gofraj, kabartma gofraj, sıcak kesim ve perforaj işlerini yapar; hologram opsiyoneldir. Kataloğumuzda Huatai HT600 yer alır.

HT760 ve HT810: B2 formatında hız, sıyırma ve yaldız

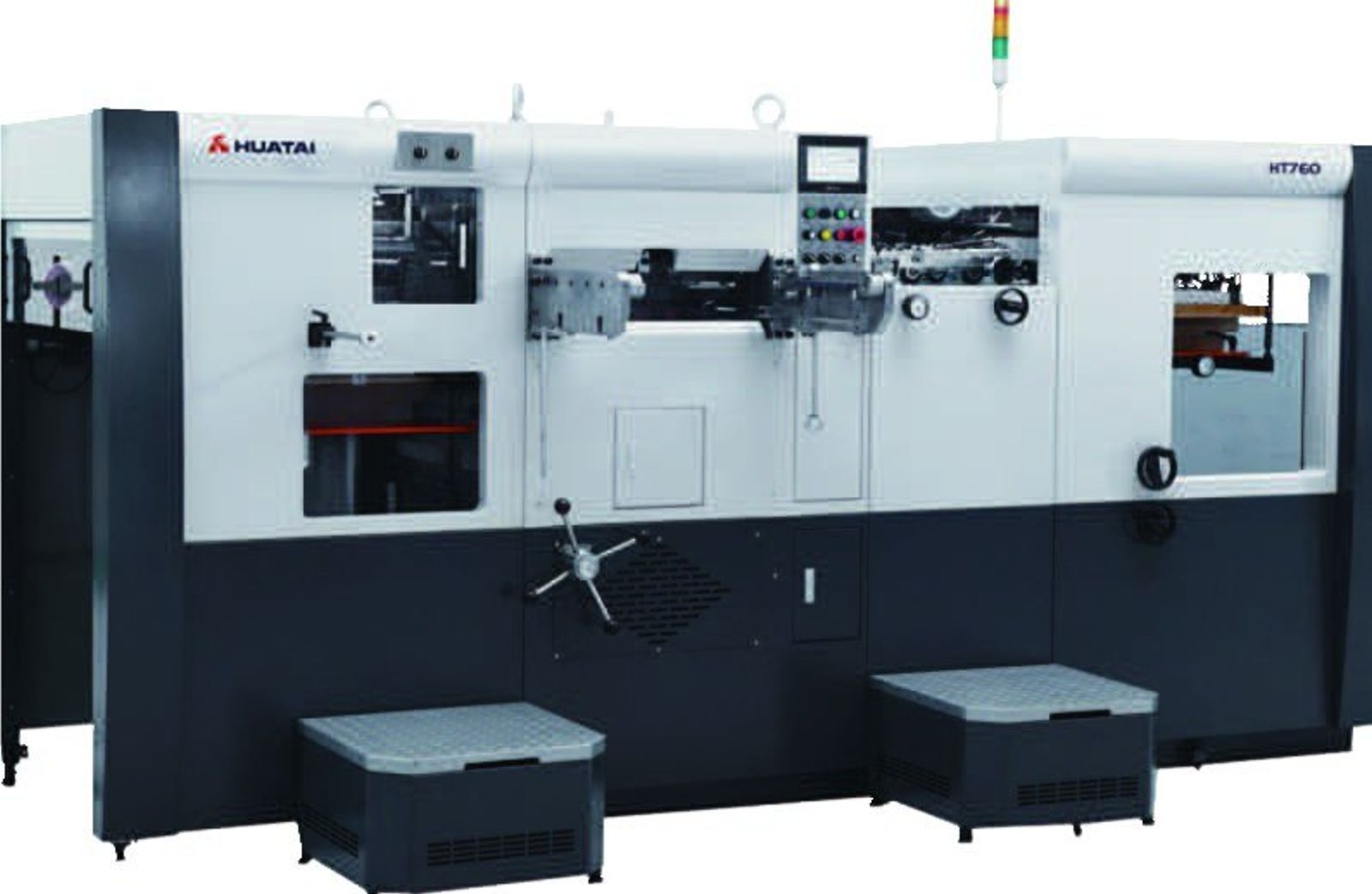

HT760 serisi saatte 10.000 tabaka hızıyla askı etiketi, etiket, karton kutu, çıkartma ve kağıt torba kesimi, kırım, kiss cut ve soğuk gofraj için tasarlanmıştır. Kalıp kesim çerçevesinde pnömatik kilit, kalıp plakasında hava yastığı bulunur; Alman zincirleri kavrama çubuklarının hassasiyetini sağlar ve zincir boyu ayarlanabilir. HT760E'de ek olarak pnömatik plaka kilidi, plaka mikro ayarı, motorlu basınç ayarı ve tork sınırlayıcı vardır.

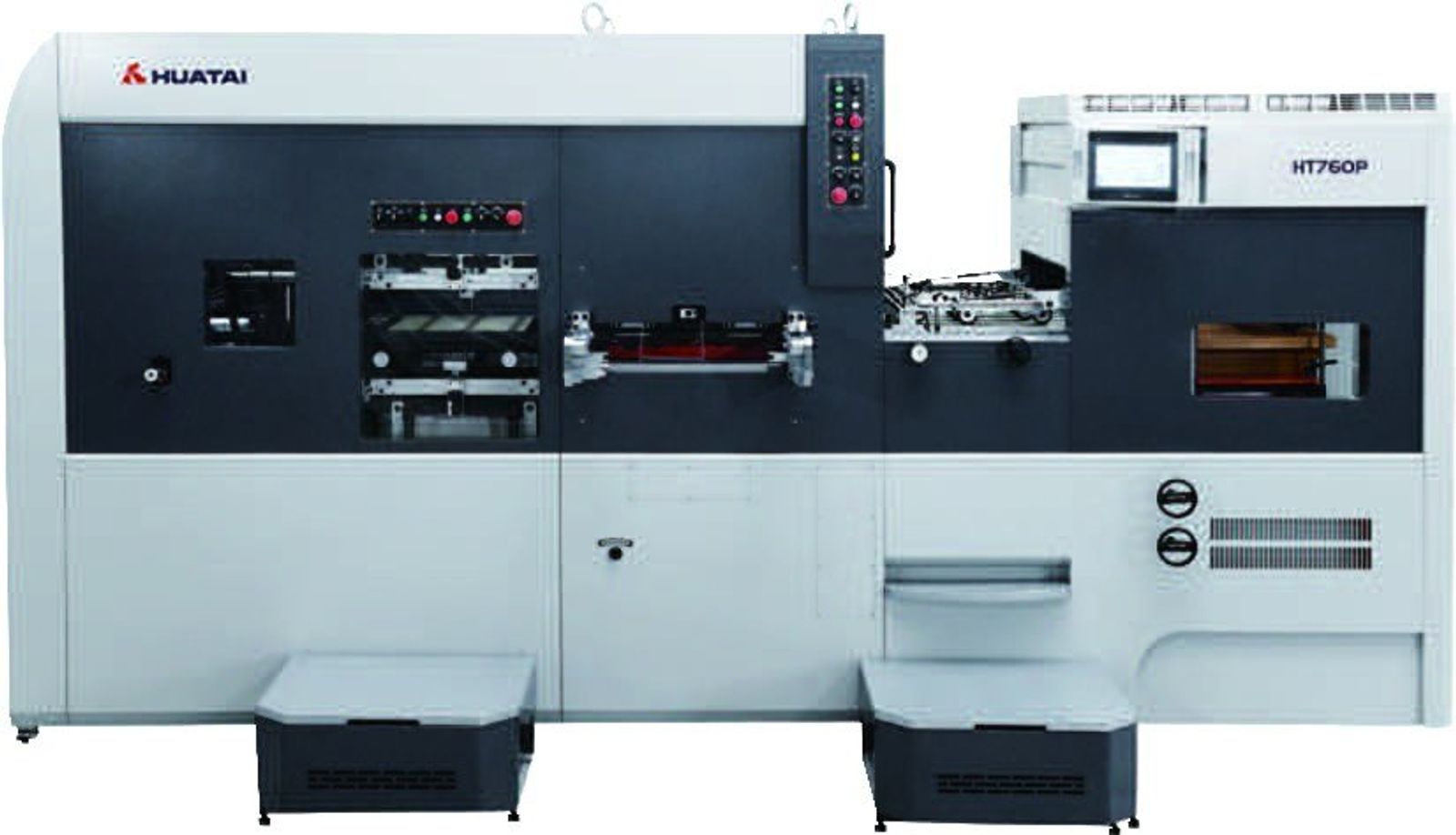

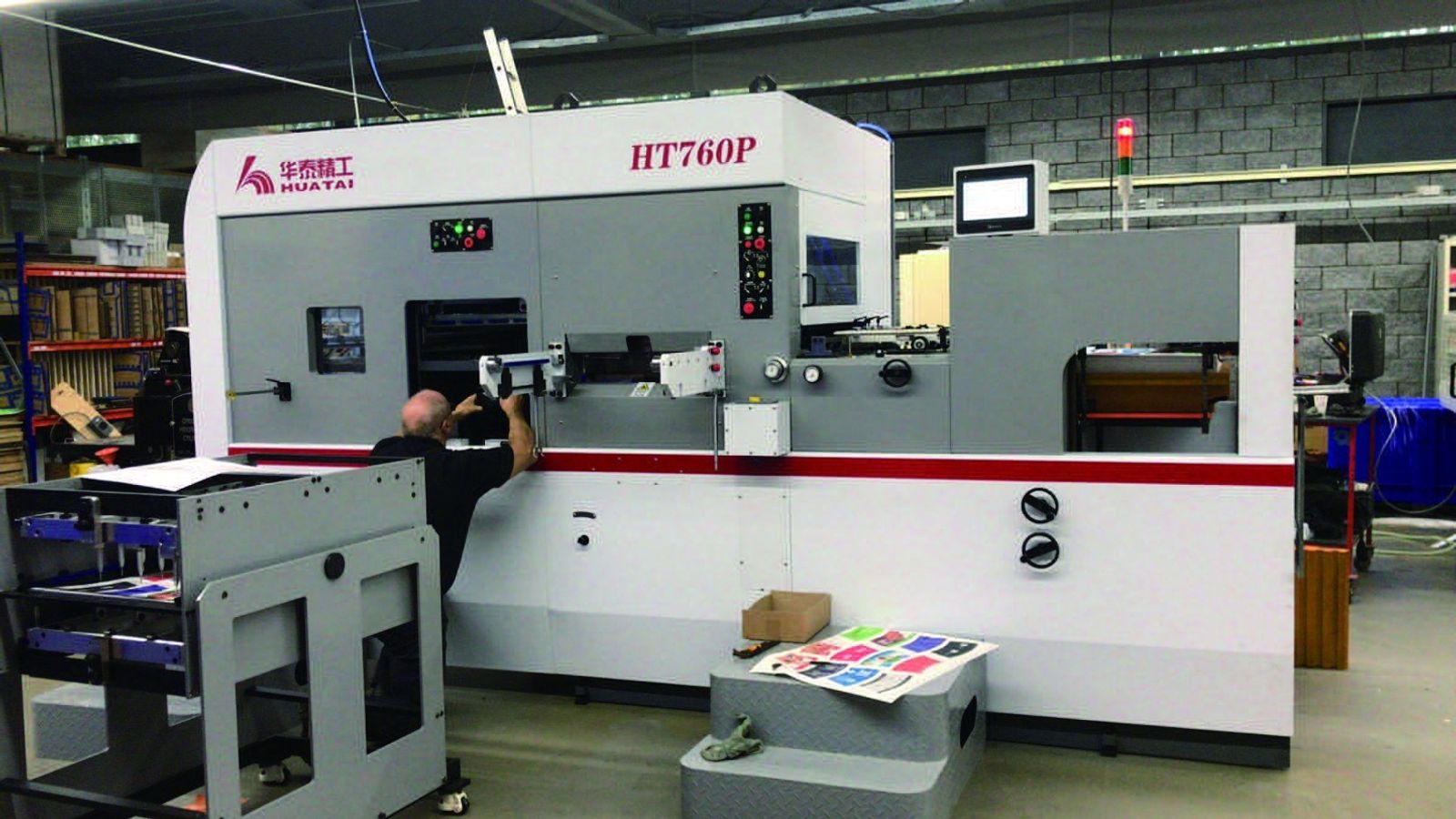

Sıyırmalı HT760P kesintisiz besleme ve kesintisiz çıkışla saatte 9.000 tabaka keser ve ayıklar; 3 mm'den büyük delikleri sıyırabilir, sıyırma çerçevesi istenen konumda sabitlenir. Ağır işler için HT810 serisi 500 ton basınçla çalışır; HT810T standart olarak üç eksenli dikey sıcak yaldız yapar, altı eksen, hologram ve varak sarma ünitesi opsiyoneldir. Yaskawa servo motorlu varak besleme, akıllı varak tasarruf sistemi ve varak ile kağıdı ayıran hava üfleme tertibatı bulunur.

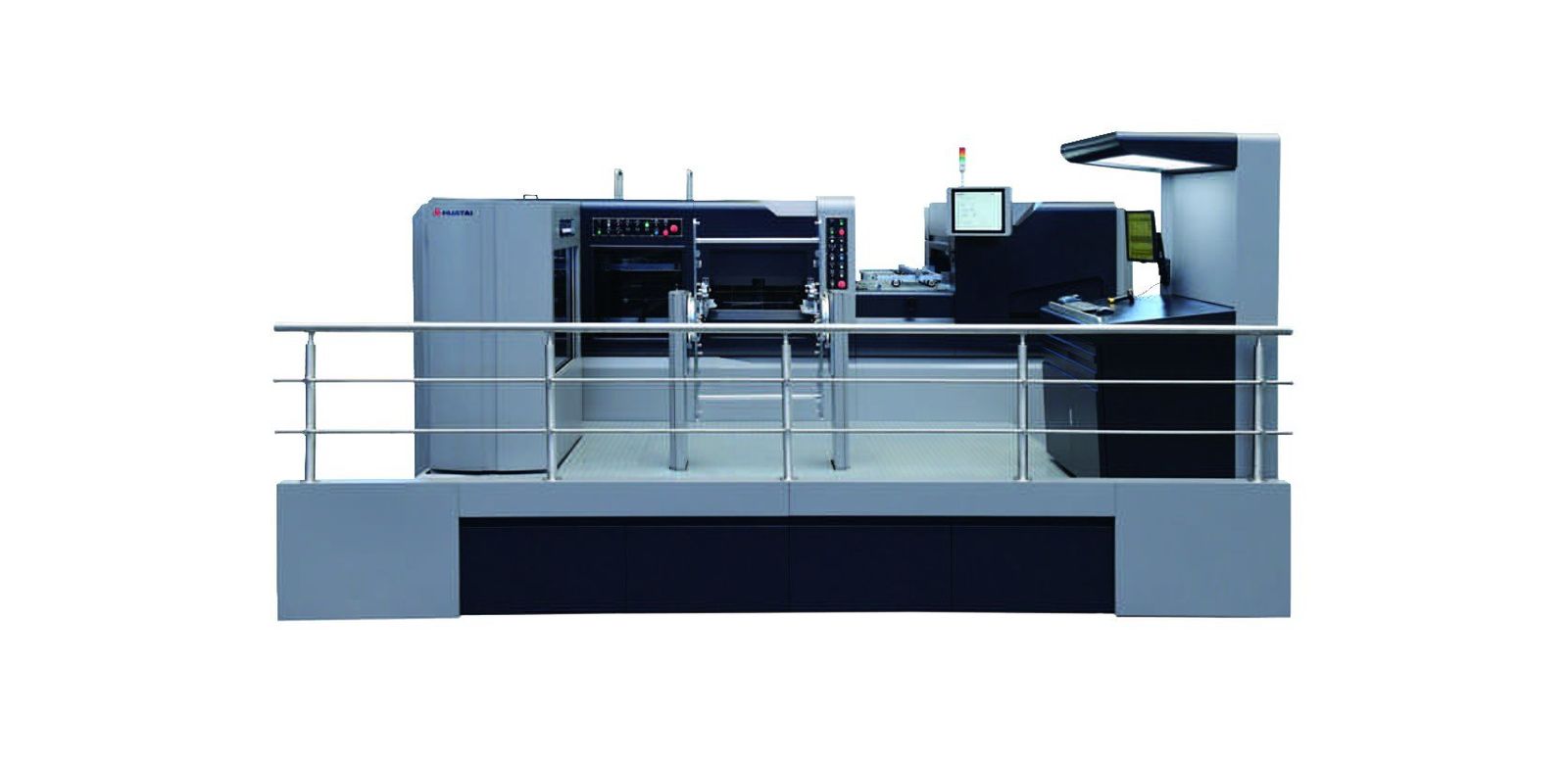

PRO HT860FS kalıp kesim, varak yaldız ve sıyırmayı tek makinede, tek tuşla ayar sistemiyle birleştirir: 860 × 610 mm tabakada kesim ve yaldızı saatte 9.000 tabaka hızla yapar, 10 ısıtma bölgesi ve 190 °C sıcaklıkla çalışır, 3 veya 6 (opsiyonel) varak mili kullanır. İlgili modeller: HT760, HT760E, HT760P, HT760T, HT760S, HT810, HT810S ve HT810T.

1050 ve 1060 formatı: büyük tabaka, gofraj ve sıyırma

70 × 100 cm ofset baskı yapan ambalaj üreticileri için Huatai'nin 1050 ve 1060 formatlı modelleri:

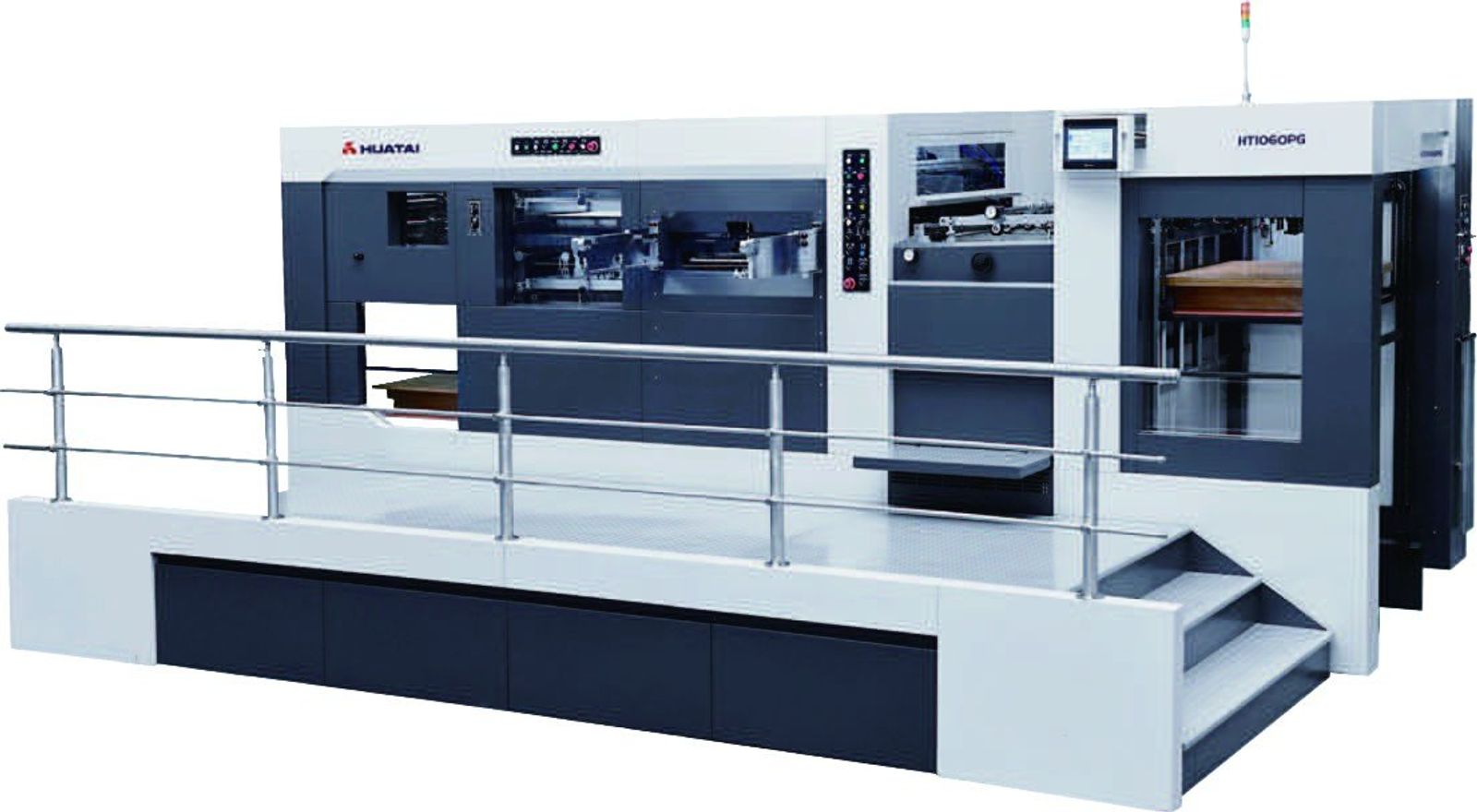

HT1060T karton kutu, kağıt torba ve etikette geniş alan yaldız için 3 boyuna ve 2 enine varak milinden, Mitsubishi ve Panasonic PLC'den ve 9 adet Yaskawa servo motordan oluşur; 16 ısıtma bölgesiyle 0–190 °C arasında çalışır. Kağıt ön dayamaya yaklaşırken yavaşlatılır, geniş alan yaldızda varak ile kağıdı ayıran hava üfleme kullanılır. HT1060PG'de kavrama payı giderme sistemi, ultrasonik çift tabaka algılama ve 3 kasetli entegre sıyırma çerçevesi bulunur; basınç ayarı servo motorla yapılır.

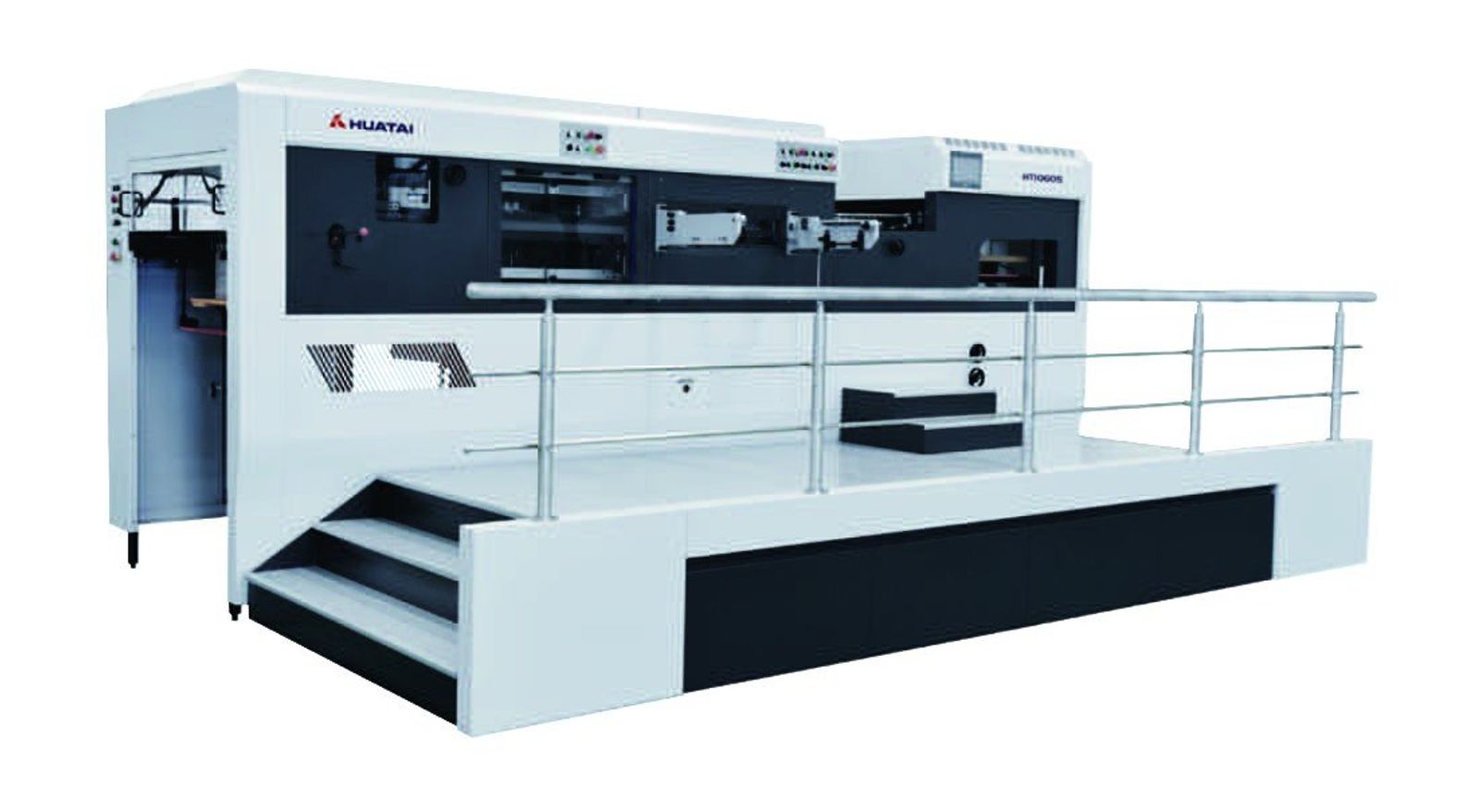

Sigara, şarap, hediye, kozmetik ve gıda kutuları ile puzzle gibi ürünlerde derin gofraj için HT1060SE / 1060E 550 ton basınç ve 12 bağımsız ısıtma bölgesiyle çalışır; sıcaklık PLC ile kontrol edilir ve makine yüksek basınca dayanacak şekilde güçlendirilmiştir. İnce kağıt ve plastik için HT1050A / 1050B / 1050G'de ısıtma ve anti-statik sistem opsiyoneldir; PVC ve çıkartma da işlenebilir.

Doğru kutu kesim makinesini seçmek için 6 kriter

1. Tabaka formatı: Kesim makinesinin azami tabakası, baskı makinenizin tabakasını karşılamalıdır; dijital baskıda 600 × 420 mm (HT600), B2 ofsette 788 × 546–860 × 610 mm, 70 × 100 cm ofsette 1050–1060 formatı.
2. İşlem ihtiyacı: Yalnız kesim ve kırım mı, sıyırma mı, varak yaldız ve hologram mı, derin gofraj mı? Birleşik modeller (PRO HT860FS, HT1060T) ayrı makine ve ara stok ihtiyacını azaltır.
3. Basınç: Kalın karton, geniş kesim alanı ve gofraj yüksek basınç ister; Huatai modelleri 180 ile 550 ton arasındadır.
4. Gerçek kapasite: Saatte 9.000 tabaka kesen bir makine, %75 verimle 8 saatte 9.000 × 8 × 0,75 = 54.000 tabaka işler; tabakada 6 kutu açınımıyla bu, vardiyada 324.000 açınım eder.
5. Malzeme: Çoğu model 80–2000 g/m² karton ve 4 mm'ye kadar oluklu mukavva keser; HT600 serisi 80–1000 g/m² ve 2 mm oluklu, HT1050A/B/G ise plastik ve ince kağıt için donatılabilir.
6. Kalıp değişimi ve servis: Pnömatik çerçeve kilidi, merkezi hizalama ve hızlı kilitlenen sıyırma kalıpları kısa işlerde hazırlık süresini düşürür; yedek parça ve teknik servis erişimi uzun vadeli maliyeti belirler.

Huatai hakkında

Huatai Printing Machinery, 1996'da Çin'in ilk özel otomatik kalıp kesim makinesi üreticisi "Chunjie Machinery" olarak kuruldu ve 29 yıldır kalıp kesim ve varak yaldız makinelerine odaklanıyor; fabrikası Tangshan, Hebei'dedir. Şirketin piyasaya sunduğu saatte 10.000 tabakalık düz yataklı kalıp kesim makinesi, Çin'de bu hızdaki ilk makine olarak Ulusal Bilim ve Teknoloji İlerleme Ödülü'nü aldı. Huatai, "düz yataklı kalıp kesim makinesi" ulusal standardını hazırlayan kuruluştur; ürünleri CE ve ISO 9001 sertifikalıdır, fabrikasında 5S yönetim metodolojisi uygulanır.

Özdemir Makine, Huatai'nin resmi distribütörüdür. 2024'ten beri Türkiye ve Türk Cumhuriyetleri'nde Huatai kutu kesim, varak yaldız ve gofraj makinelerinin satışını yürütüyoruz. Model seçimi, teknik şartname, fiyat teklifi, gümrükleme, montaj ve yedek parça için İstanbul ve Krefeld (Almanya) ofislerimizden doğrudan hizmet veriyoruz.

Kataloğumuzdaki kutu kesim makinelerini inceleyebilir, teknik bilgi ve fiyat teklifi için bizimle iletişime geçebilirsiniz. 1050 formatında diğer seçenekler için kalıp kesim ve yaldız makinesi rehberimize, kesimden sonraki adım için katlama yapıştırma makinesi rehberimize, lüks ambalajda lokal lak ve soğuk yaldız için serigrafi baskı makinesi rehberimize göz atın.

Teknik değerler üreticinin güncel kataloğundan alınmıştır; üretici bildirimsiz değişiklik yapabilir. Kesin değerler için güncel teknik şartnameyi bizden isteyebilirsiniz.
