Serigrafi Baskı Makinesi Rehberi: Ketchview Lokal UV, Soğuk Varak ve Hologram Hatları
Serigrafi baskı makinesi nedir, lokal UV lak ve soğuk varak yaldız nasıl yapılır, saatte kaç tabaka basar? Ketchview GUVY hatlarını, GST ve GSP serigrafi makinelerini, UV kurutucuyu ve GLT soğuk yaldızı inceledik.
- Okuma süresi
- 5 dakika
- Güncellendi
- 1 Ekim 2026
Serigrafi baskı makinesi, mürekkebi, UV lakı ya da yapıştırıcıyı ince gözenekli bir elekten rakleyle tabakaya aktarır; yalnız istenen alanlara basabildiği için lokal UV lak, soğuk varak yaldız ve hologram efektlerinde kullanılır. Ketchview'in otomatik hatları saatte 4.000 tabakaya kadar çalışır. Bu rehberde, 2024'ten beri Türkiye ve Türk Cumhuriyetleri resmi distribütörü olduğumuz Ketchview'in serigrafi baskı, lokal UV, soğuk varak yaldız ve UV kurutma makinelerini üreticinin kataloğundaki verilerle inceliyoruz.
Serigrafi ile lokal UV, soğuk varak ve hologram nasıl yapılır?
Üretici, serigrafi soğuk varak yaldızın serigrafinin yüksek yapışma özelliğini varak yaldızın dokusuyla birleştirdiğini ve güçlü bir dokunsal his ile parlak görünüm verdiğini belirtir. Tam otomatik bir hatta işlem genel olarak şu sırayla ilerler:
- Besleme: Basılı tabaka hatta alınır ve baskı konumuna hizalanır.
- Serigrafi baskı: UV lak veya yapıştırıcı, elek üzerinden yalnız efekt istenen alanlara basılır (lokal baskı).
- Soğuk varak veya hologram transferi: Soğuk varak ya da hologram film bu alanlara bastırılır; film kaldırıldığında efekt yalnız lak veya yapıştırıcı olan yerlerde kalır (hologram/cast & cure).
- UV kürleme: UV lambalar lakı ve yapıştırıcıyı saniyeler içinde sertleştirir.
- Çıkış ve istif: Kürlenmiş tabakalar istiflenir; kesim ve katlama gibi sonraki işlemlere hazırdır.
Üreticinin öne çıkardığı uygulama alanları: tütün ve alkollü içecek ambalajları, kozmetik ürünler, ilaç kutuları ve hediye kutuları.

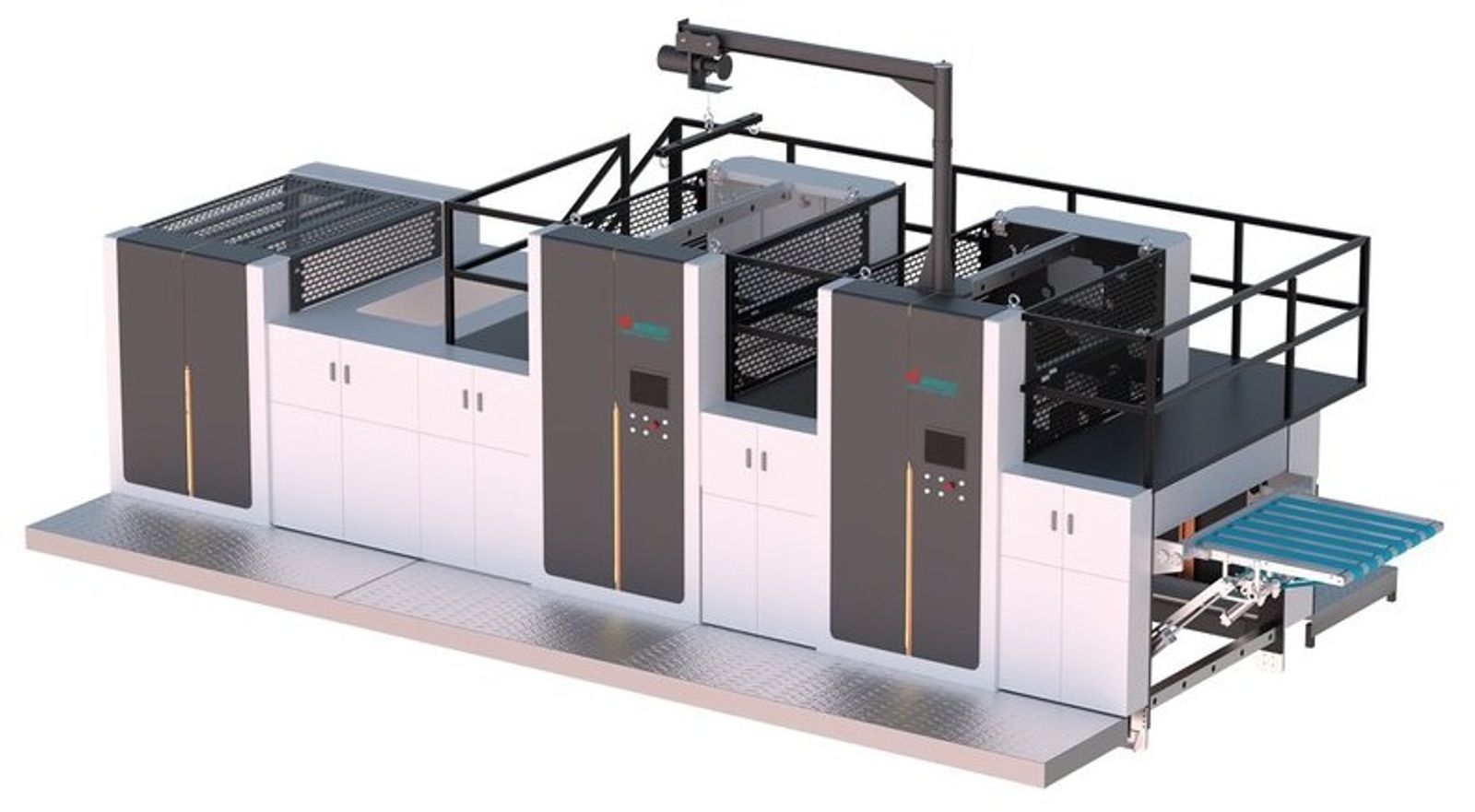

GUVY-76/106: lokal UV, soğuk varak ve hologram hattı
GUVY-76/106 serisi, otomatik serigrafi baskıyı lokal UV kaplama, soğuk varak yaldız ve hologram transferiyle tek hatta birleştirir. Model adındaki 76 ve 106, tabaka formatını; AS, CS ve ACS ise hattın yaptığı işlemi gösterir. Tüm modellerde azami hız saatte 4.000 tabakadır.
| Model | Fonksiyon | Maks. çalışma / baskı boyutu | Kağıt gramajı | Film (maks. çap · genişlik) | Ağırlık |
|---|---|---|---|---|---|
| GUVY-76AS | Hologram (cast & cure), UV kaplama | 760 × 540 / 750 × 530 mm | 90–450 g/m² | Φ500 · 760 mm | ≈ 4,6 t |
| GUVY-106AS | Hologram (cast & cure), UV kaplama | 1060 × 740 / 1030 × 730 mm | 90–450 g/m² | Φ500 · 1060 mm | ≈ 6,3 t |
| GUVY-76CS | Soğuk varak yaldız, UV kaplama | 760 × 540 / 750 × 530 mm | 128–450 g/m² | Φ400 · 760 mm | ≈ 4,3 t |
| GUVY-106CS | Soğuk varak yaldız, UV kaplama | 1060 × 740 / 1030 × 730 mm | 128–450 g/m² | Φ400 · 1060 mm | ≈ 6 t |
| GUVY-76ACS | Hologram, soğuk varak yaldız, UV kaplama | 760 × 540 / 750 × 530 mm | 128–450 g/m² | Φ400 · 760 mm | ≈ 10,4 t |
| GUVY-106ACS | Hologram, soğuk varak yaldız, UV kaplama | 1060 × 740 / 1030 × 730 mm | 128–450 g/m² | Φ400 · 1060 mm | ≈ 10,4 t |
En küçük çalışma boyutu tüm modellerde 546 × 393 mm; azami hız saatte 4.000 tabaka. Üreticiye göre azami hız kağıt boyutuna, baskı boyutuna, UV laka, soğuk varak ve holografik varak yaldıza bağlıdır.
Hat uzunluğu modele göre 6,4 ile 9,0 metre arasındadır; en kapsamlı GUVY-106ACS'in dış ölçüleri 9,0 × 3,0 × 3,8 m'dir. Yerleşimi baştan planlamak, film rulosu değişimi ve operatör erişimi için önemlidir.

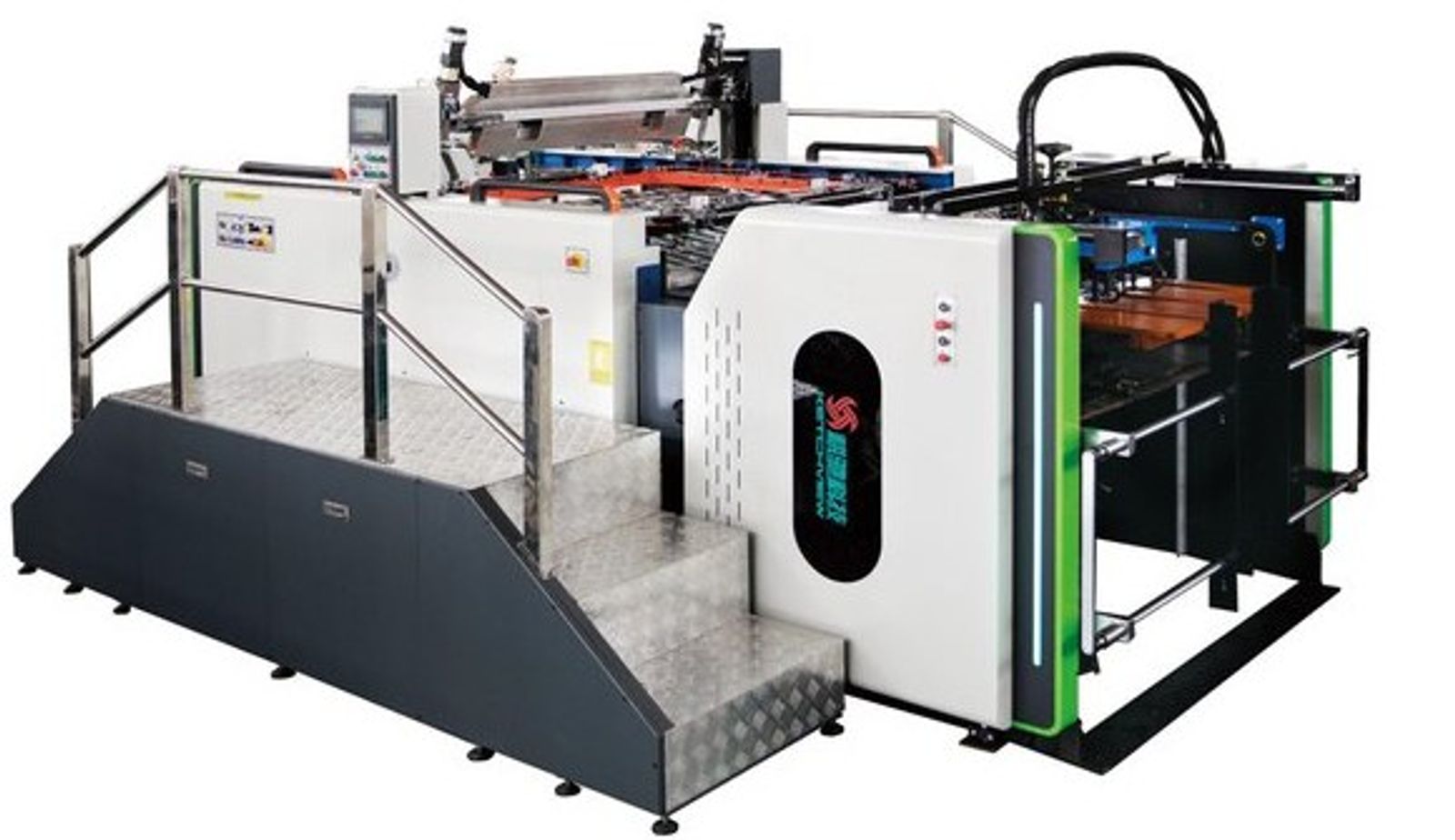

GST ve GSP: otomatik serigrafi baskı makineleri
GST serisi, ofset baskının olgun teknolojisini temel alan, klasik dur-kalk (stop silindir) prensibiyle çalışan tam otomatik serigrafi baskı makinesidir. Yalnız UV lakla lokal laklama yapmakla kalmaz, çeşitli UV mürekkeplerle tek renkli ve çok renkli baskı da yapar; ana kullanım alanı kağıt ambalaj baskısıdır.

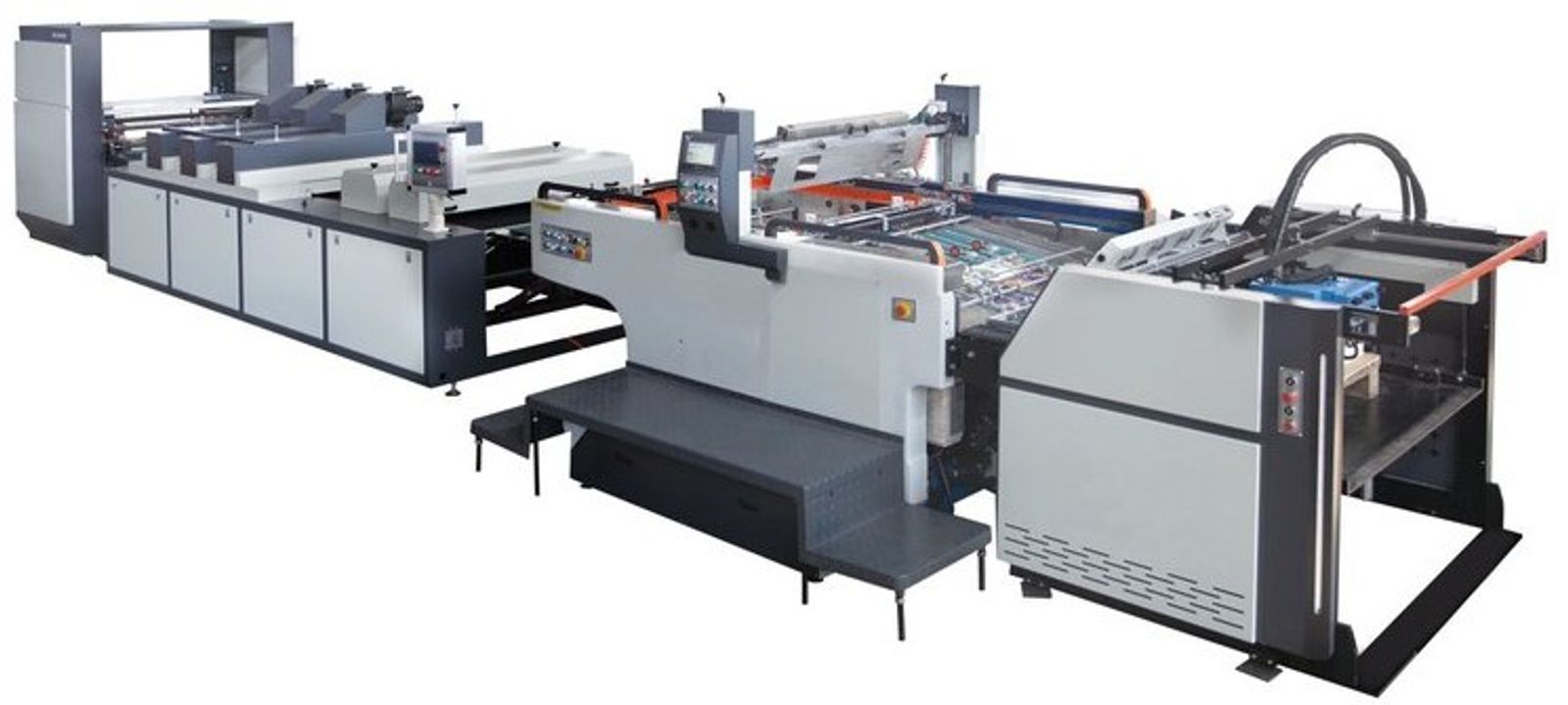

GST1050'nin azami hızı saatte 4.000 adettir. Kesintisiz kağıt besleme ve kesintisiz baskı teknolojisi, besleme ve çıkış sırasındaki zaman kaybını ve kağıt israfını ortadan kaldırır; üreticiye göre makinenin genel baskı verimliliği bu sayede %30 artmıştır. Kuruma derecesine göre UV tüpleri ayrı ayrı açılıp kapatılabilir, kağıt bölümü fotoelektrik algılamayla kontrol edilir. Hat seramik ve cam dekorasyon kağıtları, reklam, ambalaj, tabela, tekstil ve elektronik serigrafi uygulamalarına uygundur.
| Değer | GST720/800 | GST900 | GST1050 | GST1300 | GST1450 |
|---|---|---|---|---|---|
| Maks. kağıt | 720/800 × 520 mm | 900 × 650 mm | 1050 × 900 mm | 1350 × 900 mm | 1450 × 1100 mm |
| Min. kağıt | 350 × 270 mm | 350 × 270 mm | 560 × 350 mm | 560 × 350 mm | 700 × 500 mm |
| Maks. baskı alanı | 760 × 510 mm | 880 × 630 mm | 1050 × 800 mm | 1300 × 800 mm | 1450 × 1050 mm |
| Kağıt gramajı | 90–250 g/m² | 90–250 g/m² | 90–420 g/m² | 90–450 g/m² | 128–300 g/m² |
| Baskı hızı | 400–3.500 adet/saat | 400–3.200 adet/saat | 500–4.000 adet/saat | 500–4.000 adet/saat | 600–2.800 adet/saat |
| Elek çerçevesi | 880 × 880 / 940 × 940 mm | 1120 × 1070 mm | 1300 × 1170 mm | 1550 × 1170 mm | 1700 × 1570 mm |
| Güç · ağırlık | 9 kW · 3.500 kg | 9 kW · 3.800 kg | 12 kW · 5.500 kg | 13 kW · 5.850 kg | 13 kW · 7.500 kg |
Kaynak: Ketchview serigrafi baskı makineleri kataloğu.
GSP serisi otomatik salınımlı silindirli serigrafi baskı makinesidir; GSP780 780 × 540 mm, GSP1060 1060 × 740 mm, GSP1650 ise 1700 × 1350 mm'ye kadar kağıt alır.
| Değer | GSP780 | GSP1060 | GSP1650 |
|---|---|---|---|
| Maks. kağıt | 780 × 540 mm | 1060 × 740 mm | 1700 × 1350 mm |
| Min. kağıt | 350 × 270 mm | 500 × 350 mm | 750 × 500 mm |
| Maks. baskı alanı | 780 × 520 mm | 1020 × 720 mm | 1650 × 1200 mm |
| Kağıt gramajı | 90–350 g/m² | 120–350 g/m² | 160–320 g/m² |
| Baskı hızı | 500–3.300 adet/saat | 500–3.000 adet/saat | 600–2.000 adet/saat |
| Güç · ağırlık | 7,8 kW · 3.800 kg | 8,2 kW · 4.500 kg | 18 kW · 5.800 kg |
GSP1650'nin dış ölçüsü (7250 × 2650 × 1700 mm) ön istifleyiciyi içerir.

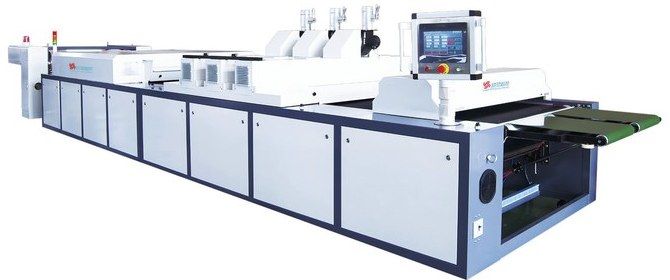

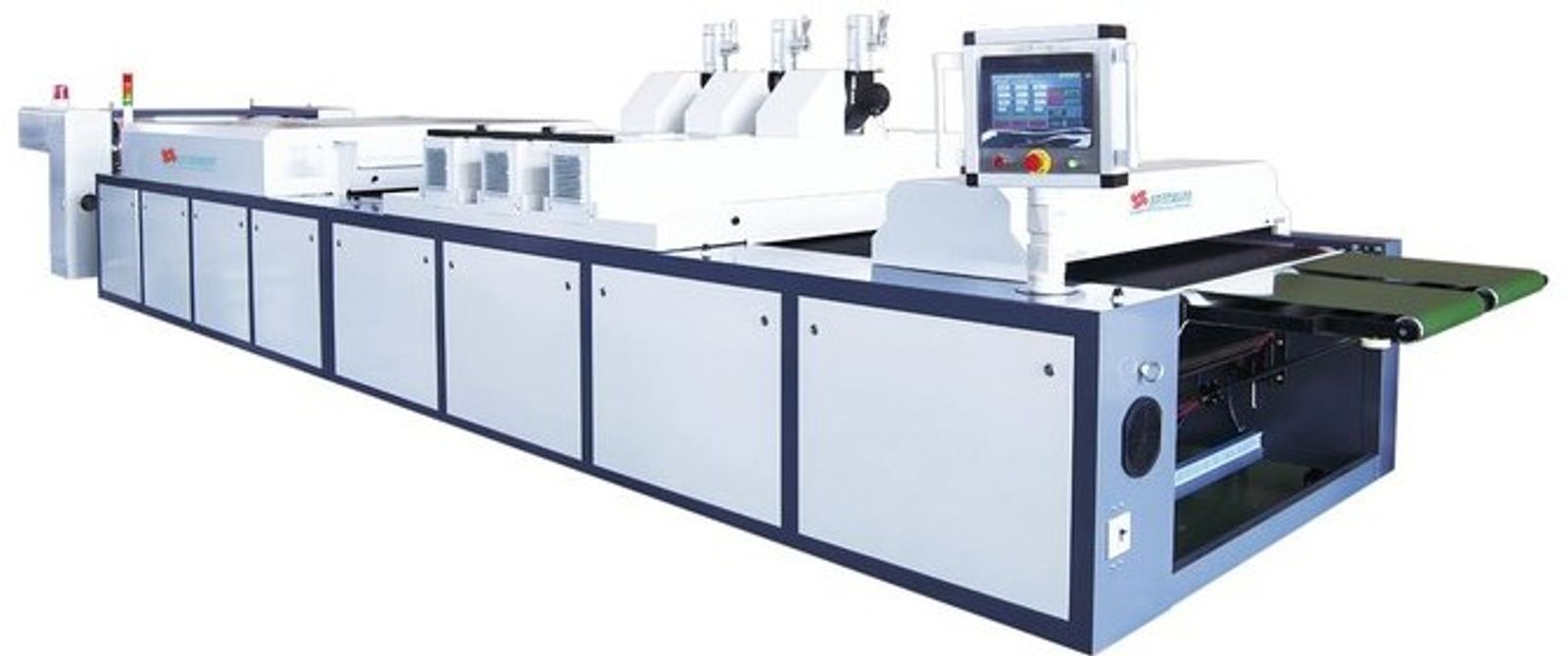

UV kurutma: GUV/IR serisi çok fonksiyonlu kurutucu
GUV/IR serisi, kağıt, PCB, PEC ve cihaz isim plakaları üzerine basılan UV mürekkeplerin kurutulmasında kullanılır. Mürekkebin kürlenmesi için özel bir dalga boyu kullanır; bu sayede baskı yüzeyi daha yüksek sertlik, parlaklık, aşınma ve solvent direnci kazanır. Konveyör bant ABD'den ithal teflon malzemedendir ve yüksek sıcaklığa, aşınmaya ve radyasyona dayanıklıdır.
| Değer | GUV900 | GUV1060 | GUV1300 | GUV1450 | GUV1650 |
|---|---|---|---|---|---|
| Maks. taşıma genişliği | 900 mm | 1100 mm | 1400 mm | 1500 mm | 1700 mm |
| Konveyör bant hızı | 0–65 m/dk | 0–65 m/dk | 0–65 m/dk | 0–65 m/dk | 0–65 m/dk |
| IR lamba (kW × adet) | 2,5 × 2 | 2,5 × 2 | 2,5 × 2 | 2,5 × 2 | 2,5 × 2 |
| UV lamba (kW × adet) | 8 × 3 | 10 × 3 | 13 × 3 | 13 × 3 | 15 × 3 |
| Toplam güç | 33 kW | 39 kW | 49 kW | 49 kW | 53 kW |
| Ağırlık | 800 kg | 1.000 kg | 1.100 kg | 1.300 kg | 1.300 kg |
Dış ölçü uzunluğu tüm modellerde 4500 mm.
Kademesiz hız ayarı kolay ve istikrarlı çalışma sağlar; manuel, yarı otomatik ve yüksek hızlı otomatik baskı modlarına uygundur. İki set hava üfleme sistemi kağıdı banda sıkıca tutar. Makine tek lamba, çoklu lamba ya da %10–100 arasında kademesiz ayarla çalışabilir; üreticiye göre bu, elektrik tasarrufu sağlar ve lamba ömrünü uzatır. Germe cihazı ve otomatik düzeltme cihazı kolayca ayarlanır.

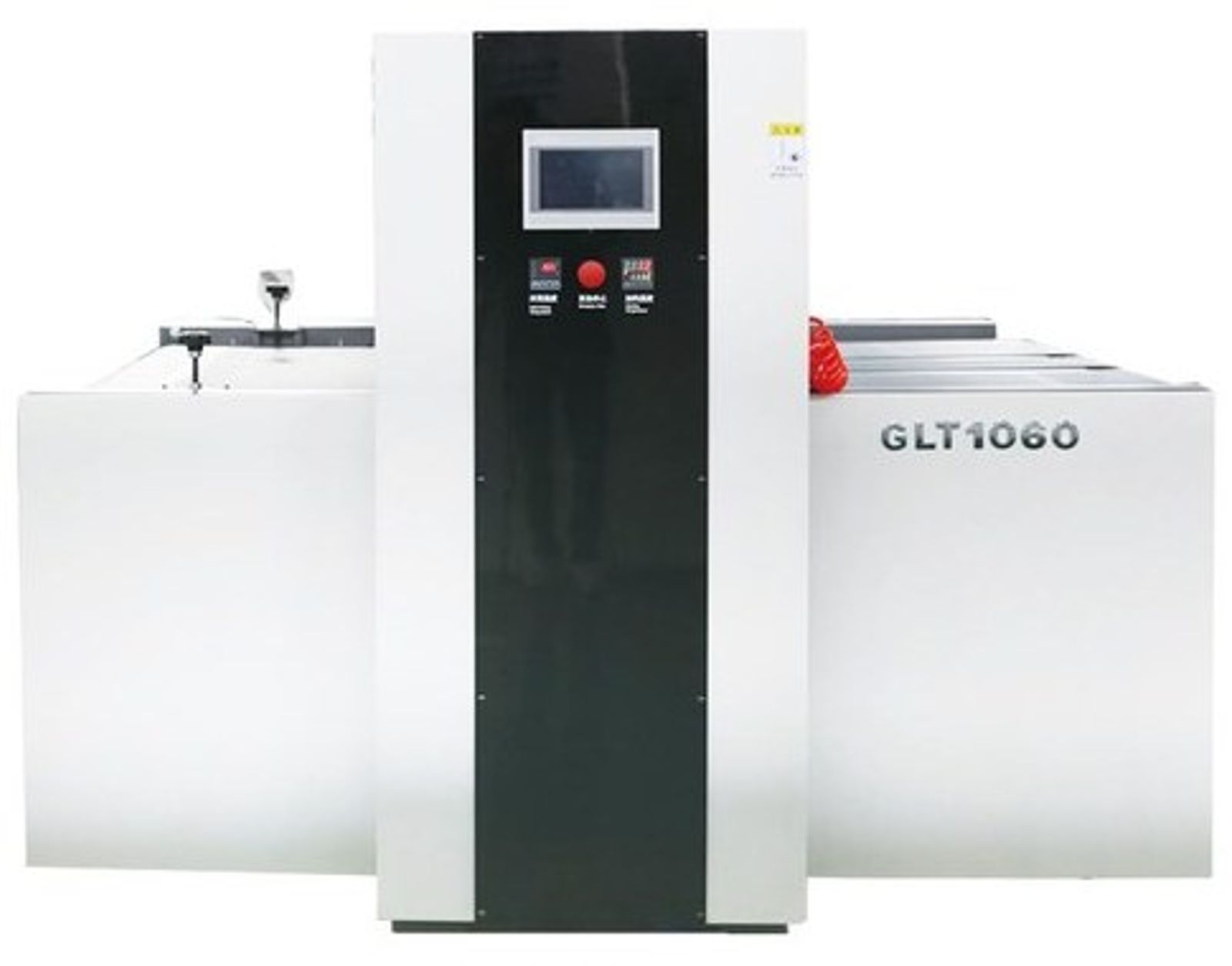

GLT serisi soğuk varak yaldız ünitesi
GLT soğuk varak yaldız ünitesi, yarı otomatik veya tam otomatik serigrafi baskı makinesine bağlanarak soğuk varak yaldız prosesini tamamlar. Böylece mevcut bir serigrafi makinesine soğuk yaldız yeteneği eklenebilir.
| Değer | GLT1060 | GLT1300 | GLT1450 |
|---|---|---|---|
| Maks. çalışma genişliği | 1100 mm | 1400 mm | 1500 mm |
| Min. çalışma boyu | 350 mm | 350 mm | 350 mm |
| Kağıt gramajı | 157–450 g/m² | 157–450 g/m² | 157–450 g/m² |
| Maks. film çapı | Φ200 mm | Φ200 mm | Φ200 mm |
| Maks. çıkış hızı | 4.000 adet/saat | 4.000 adet/saat | 4.000 adet/saat |
| Güç · ağırlık | 14,5 kW · ≈ 700 kg | 16,5 kW · ≈ 1.000 kg | 16 kW · ≈ 1.100 kg |
Soğuk varak yaldız çalışma hızı saatte 500–1.200 adettir; 4.000 adet/saat azami çıkış hızıdır.
Doğru serigrafi baskı makinesini seçmek için 6 kriter
- Efekt: Yalnız lokal UV lak için GST veya GSP; hologram için GUVY AS, soğuk varak için GUVY CS, ikisi birlikte için GUVY ACS; mevcut serigrafi makinesine soğuk yaldız eklemek için GLT.
- Tabaka formatı: 70 × 50 cm sınıfı için 76 / 780 / 800 formatı, 70 × 100 cm için 106 / 1050 / 1060 formatı; daha büyük tabakalar için GST1300, GST1450 veya GSP1650.
- Gramaj: GUVY AS 90–450 g/m², CS ve ACS 128–450 g/m², GLT 157–450 g/m² işler; ince kağıtta çalışacaksanız bu alt sınırlar belirleyicidir.
- Gerçek kapasite: Saatte 4.000 tabaka basan bir hat %70 verimle 8 saatte 4.000 × 8 × 0,7 = 22.400 tabaka işler. Soğuk varakta GLT'nin çalışma hızı saatte 500–1.200 adet olduğundan aynı sürede 4.000–9.600 tabaka hesaplanmalıdır.
- Kurutma: UV lamba sayısı ve gücü (GUV900'de 8 kW × 3, GUV1650'de 15 kW × 3) hat hızını ve kür kalitesini belirler; lamba gücünün %10–100 kademesiz ayarı enerji tüketimini düşürür.
- Alan ve film: GUVY hatları 6,4–9,0 m uzunluğundadır; film rulosu çapı (Φ400–500 mm) rulo değişim sıklığını etkiler.
Ketchview hakkında

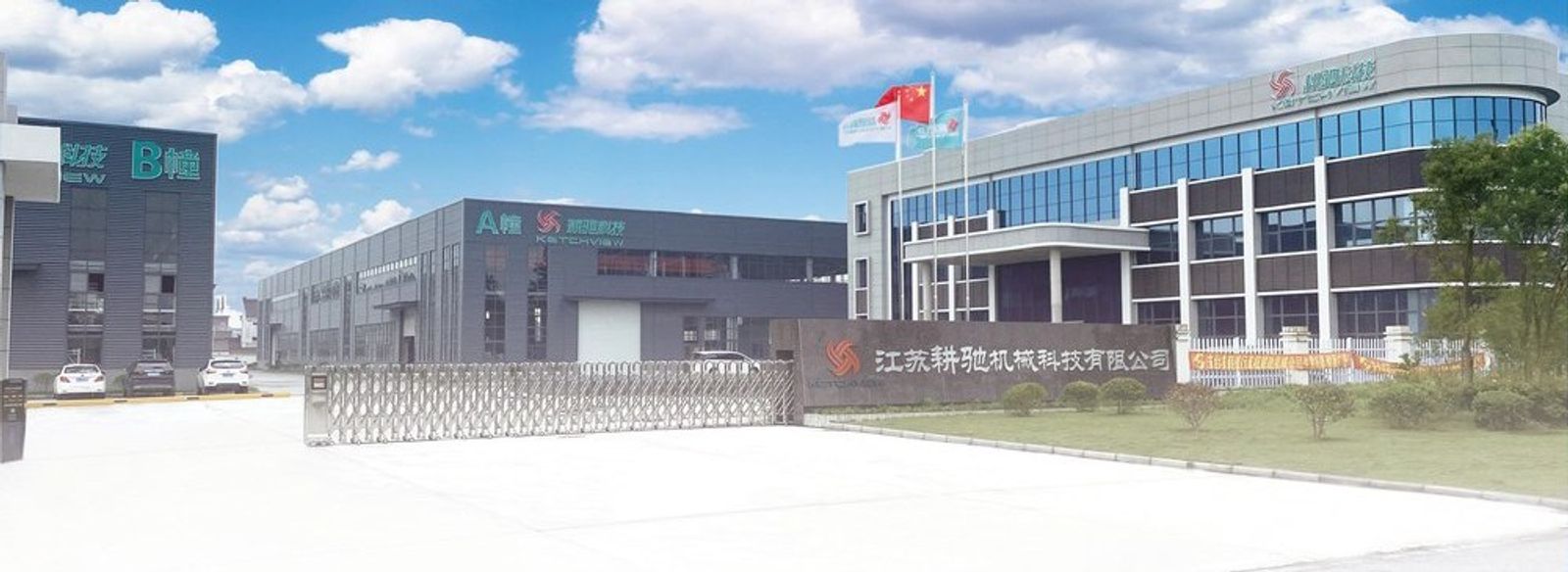

Ketchview (Shanghai Ketchview Printing Machinery Co., Ltd. / JiangSu Ketchview Machinery Technology Co., Ltd.), serigrafi baskı makinelerinde uzmanlaşmış bir Çin üreticisidir. Uzun yıllardır lokal UV lak kaplama, serigrafi soğuk varak yaldız, hologram transferi, yüksek ve düşük sıcaklıkta şarap etiketi ile spor ekipmanlarına yönelik su transferi, ısı transfer etiketi, giysi markası ve askı etiketi baskı teknolojilerinde çalışır. Ofisi Şanghay'da, fabrikası Jiangsu eyaletinin Dongtai kentindedir.
Özdemir Makine, Ketchview'in resmi distribütörüdür. 2024'ten beri Türkiye ve Türk Cumhuriyetleri'nde Ketchview serigrafi baskı, lokal UV, soğuk varak yaldız ve UV kurutma makinelerinin satışını yürütüyoruz. Model seçimi, teknik şartname, fiyat teklifi, gümrükleme, montaj ve yedek parça için İstanbul ve Krefeld (Almanya) ofislerimizden doğrudan hizmet veriyoruz.
Teknik bilgi ve fiyat teklifi için bizimle iletişime geçebilirsiniz. Serigrafi öncesi film kaplama için selefon makinesi rehberimize, sıcak varak yaldız ve kesim için kutu kesim makinesi ve kalıp kesim ve yaldız makinesi rehberlerimize göz atabilir, kataloğumuzdaki laminasyon ve kutu kesim makinelerini inceleyebilirsiniz.
Teknik değerler üreticinin güncel kataloğundan alınmıştır; verimlilik oranları üreticinin beyanıdır ve üretici bildirimsiz değişiklik yapabilir. Kesin değerler için güncel teknik şartnameyi bizden isteyebilirsiniz.
Sık sorulan sorular
Ketchview GUVY-76/106 hatları ve GST1050 ile GST1300 saatte 4.000 tabakaya kadar basar. GST720/800 saatte 3.500, GST900 3.200, GST1450 2.800 adete çıkar; GSP serisi saatte 2.000–3.300 adet arasında çalışır. Gerçek hız kağıt ve baskı boyutuna, lak ve varak tipine bağlıdır.
Lokal UV lak, UV ile kürlenen lakın tabakanın tamamına değil yalnız seçili alanlara uygulanmasıdır; logo, yazı veya görsel parlak ve kabarık görünür. Serigrafi makinesi lakı elek üzerinden bu alanlara basar, UV kurutucu saniyeler içinde sertleştirir.
Sıcak varak yaldızda ısıtılmış metal klişe folyoyu basınçla tabakaya aktarır; bu iş kutu kesim ve yaldız makinelerinde yapılır. Serigrafi soğuk varakta ise yapıştırıcı elekle basılır, varak film bu alanlara bastırılır ve UV ile sabitlenir; ısıtılmış klişe gerekmez. Ketchview GUVY CS/ACS hatları ve GLT ünitesi soğuk varak için kullanılır.
Hologram (cast & cure) yönteminde UV lak serigrafiyle basılır, hologram film üzerine bastırılır ve UV ile kürlenir; film kaldırıldığında holografik desen lakta kalır. Ketchview GUVY-76AS, 106AS ve ACS modelleri bu işlemi otomatik hatta yapar.
Ketchview GUVY AS modelleri 90–450 g/m², CS ve ACS modelleri 128–450 g/m² kağıt işler. GST serisi modele göre 90–450 g/m², GSP serisi 90–350 g/m², GLT soğuk varak ünitesi 157–450 g/m² aralığında çalışır.
UV lak, mürekkep ve yapıştırıcı ancak UV ışınla kürlendiğinde sertleşir. Ketchview GUV/IR kurutucular özel dalga boyuyla baskıya sertlik, parlaklık, aşınma ve solvent direnci kazandırır; 900–1700 mm genişlikte ve 0–65 m/dk bant hızında çalışır.
Özdemir Makine, Ketchview'in 2024'ten beri Türkiye ve Türk Cumhuriyetleri resmi distribütörüdür. İstanbul ve Krefeld (Almanya) ofislerinden model seçimi, teklif, gümrükleme, montaj ve yedek parça desteği verir.
Fiyat; tabaka formatı, efekt (lokal UV, soğuk varak, hologram), UV kurutucu ve hat yapılandırmasına göre değişir. İhtiyacınıza göre yapılandırılmış teklif için Ketchview'in resmi distribütörü Özdemir Makine ile iletişime geçebilirsiniz.
